• 架空输电线路基本知识（六）绝缘子及金具-绝缘子


  架空线路的绝缘子，是用来支吊导线或架空地线并使之与杆塔（大地）保持绝缘，同时承受导线、架空地线以及绝缘子串自身和覆冰的垂直和横向水平荷载，导线、架空地线纵向顺线路的张力荷载。架空线路的绝缘子应具有良好的绝缘性和足够的机械强度，同时对化学杂质的侵蚀具有足够的抗御和抗老化能力，并能适应周围大气条件的变化，如温度、盐度和湿度变化对它本身的影响等。

  架空输电线路绝缘子根据绝缘材料一般采用盘形悬式瓷质绝缘子、盘形悬式玻璃绝缘子、棒形悬式复合绝缘子等。其他还有横担瓷（或复合）绝缘子等。盘形瓷质绝缘子具有优越的耐电性和耐候性，但其缺点是该型式绝缘子属于可击穿型，随着时间的延长，绝缘性能会逐步降低，即“老化”现象，在实际运行中靠观察不易发现零值绝缘子，因此需定期测试零值，运行维护工作量大。此外，在受力较大时，瓷质绝缘子劣化率会有所上升。棒形悬式复合绝缘子具有防污闪性能好、重量轻、机械强度高、少维护等优点。复合绝缘子承受的径向应力很小，易折断，其伞群为硅橡胶，易损伤及老化。以上使用绝缘子一般使用在导线中，除导线绝缘子外，还有“绝缘地线”用的带有放电间隙的地线绝缘子。

  架空输电线路基本知识（六）绝缘子及金具-金具




  架空输电线路上采用的金具，主要用于支持、固定和接续导、地线，将绝缘子连接成串，也用于保护导线和绝缘体。架空输电线路的的电力金具一般为铁制、铝制或铝合金制的金属附件。它具有足够的机械强度和组装以及运行的灵活性。按金具结构性能、安装方法和使用范围划分，大致可以分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、拉线金具。
  （1）悬垂线夹：在架空输电线路中，用于导线、地线悬挂至悬垂绝缘子上或将地线悬挂至杆塔上的金具为悬垂线夹。悬垂线夹有多种类型，包括定型产品如U型螺栓式样（通常称为船型线夹），它由挂架U型螺栓、可锻铸铁制造的线夹船体、压板等组成；另外还有预绞式悬垂线夹等。这些线夹主要以铁制或铝制两种材质为主，铁质一般用于地线线路上，而铝制则多用于导线上。悬垂线夹的选择会根据线路设计的不同而有所不同。

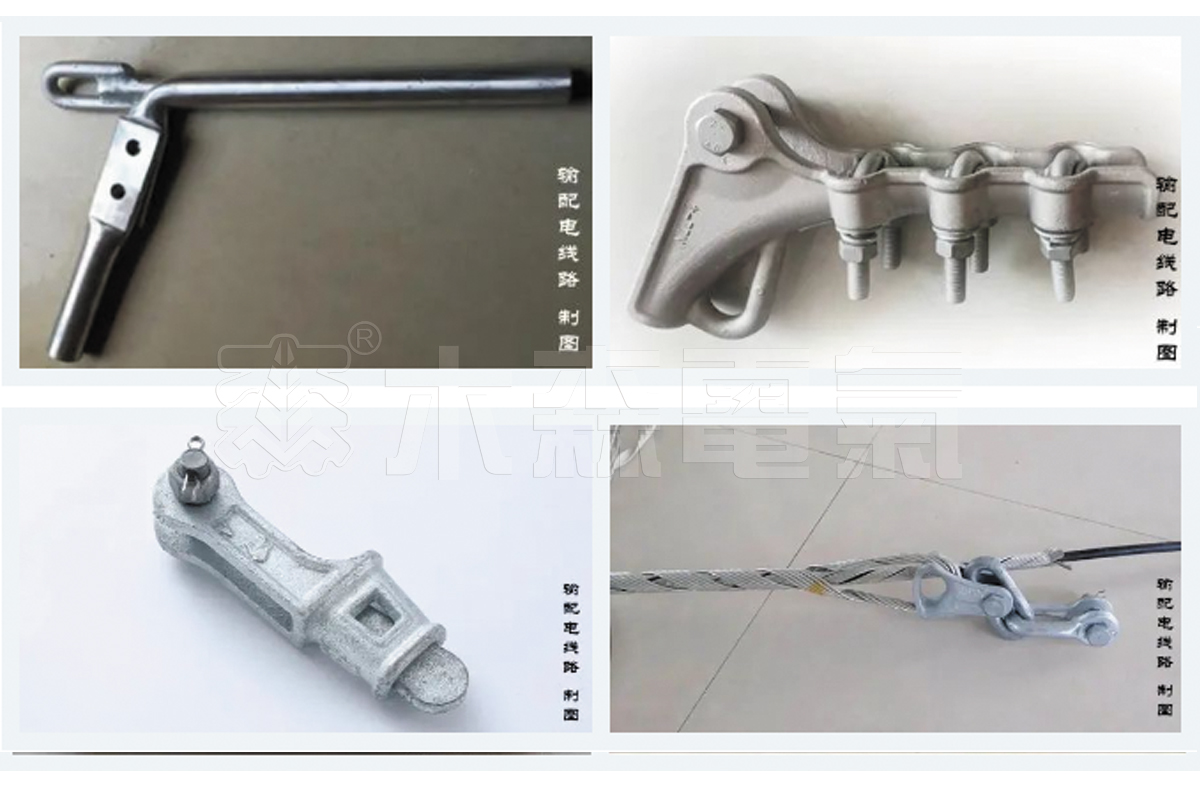

  （2）耐张线夹：在架空输电线路中，用于将导、地线挂至耐张绝缘子串或杆塔并承受导线张力的线夹的金具为耐张线夹。耐张线夹按结构和安装条件的不同，大致上可分为压缩型、螺栓型、楔型和预绞式耐张线夹。

  （3）连接金具：将绝缘子、悬垂线夹、耐张线夹及防护金具等连接组合成悬垂或耐张串（组）的金具称为连接金具。根据其使用条件和结构特点，连接金具可分为球-窝系列连接金具、环-链系列连接金具、板-板系列连接金具。球-窝系列连接金具是专用金具，是根据与绝缘子连接的结构特点设计出来的，用于直接与绝缘子相连接。球-窝系列连接金具包括球头挂环（Q型、QP型、QY型、QH型球头挂环、QS型球头挂板）和碗头挂板（W型、WS型、WG型、WSY型）等。环-链系列连接金具是通用金具，它采用环与环相连的结构，属于线-线接触金具。它结构简单，受力条件好，转动灵活，不受方向的限制，转动角度比球窝型大得多。环-链系列连接金具包括U型挂环、直角环、延长环、U型螺丝及延长拉杆等。板一板系列连接金具包括平行挂板、PD挂板、直角挂板、U形挂板、联板、牵引板、调整板、十字挂板、联板支撑等。板一板系列连接金具多数采用中厚钢板以冲压、剪割工艺制成，一般情况下不宜采用铸造加工工艺。板-板系列连接金具也是通用金具，它的连接必须借助于螺栓或销钉才能实现。它结构简单。对盘形悬式绝缘子使用的板-板系列连接金具是双腿槽型与单腿扁脚的结构。对槽型绝缘子使用的板－板系列连接金具的扁脚中心至底边尺寸不应大于22mm。

  （4）接续金具：导线、地线的制造长度是有限的，需要采用电力金具将其连接起来，接续金具就是用来连接导线或地线的，主要为导线各种压接方式（钳压、液压、爆压、预交式等）所用的接续管及补修管、并沟线夹、预绞丝等。导线的连接方法主要有钳接和压接，当导线截面小于240mm²时，可以采用钳接管连接，当导线截面大于等于240 mm²时，采用压接管连接，例如用液压或爆压（现基本不用）方法连接，地线均采用压接法连接。
  （5）防护金具：用于对导线、地线、各类电气装置或金具本身，起到电气性能保护作用的金具属于电气防护金具，起到机械性能保护作用的金具属于机械防护金具，电气防护金具与机械防护金具简称防护金具。机械防护金具有使一相(极)导线中的多根子导线保持相对间隔位置的间隔棒，安装在导(地)线上，抑制或减小微风振动的防振锤，螺旋形缠绕于导(地)线上，以增加缠绕处导(地)线刚度及耐振能力的金属线条护线条、螺旋减振器 ，可以抑制悬垂绝缘子串或跳线绝缘子串摇摆过大、悬垂型杆塔上导线和避雷线被上拔的重锤。
  （6）拉线金具：拉线金具主要用于电力线路转角、终端杆塔等的固定，包括紧线、 调整和连接等金具。可调式UT型线夹，利用该线夹可调节拉线的松紧；楔型线夹的楔子可以与线夹本体固定拉线。
