产品简介
变频串联谐振装置主要由以下几个部分组成：
变频电源：将固定频率和电压的电源（如220V/380V, 50HZ）转换为频率和电压均可调的正弦波交流电。变频电源是装置的核心部分，它提供了可调节的电源输入。
高压电抗器：与试品（如电缆）的电容构成串联谐振回路。高压电抗器具有较大的电感量，用于与试品的电容产生谐振。
分压器：用于测量试品上的高压电压值，并将测量信号传输给主机进行显示和控制。分压器确保了测量的准确性和安全性。
励磁变压器：励磁变压器首先接收来自变频电源的电压，并将其升压至所需的电压等级。这一升压过程确保了高压电抗器与被试品（如发电机、变压器等）之间的电压匹配，从而满足串联谐振的条件。同时，励磁变压器还起到了高压与低压之间的隔离作用，保障了系统的安全运行。

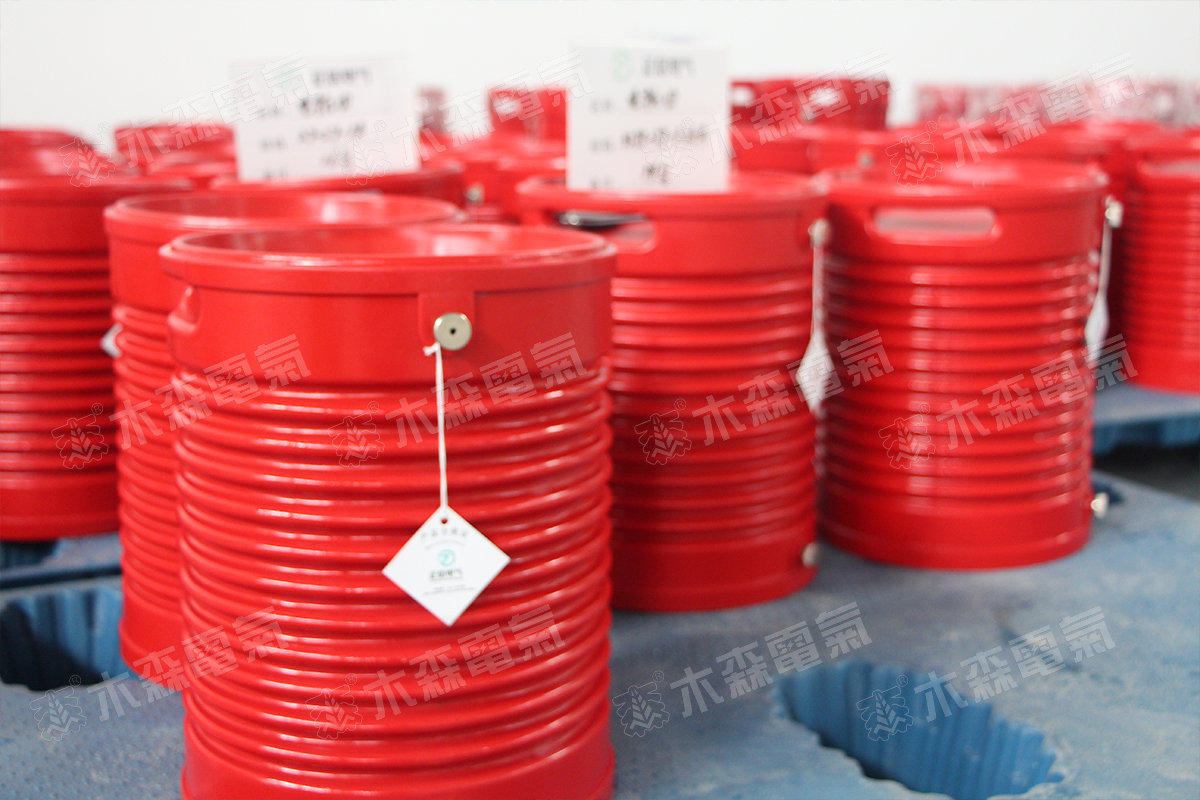

串联谐振高压电抗器：独家专利技术干式电抗器，贯穿散热通道，散热率提升40%，无惧连续耐压时间长，绝缘性能高，采用环氧树脂真空一次性浇注成型，有效提升耐高温性能，采用增爬裙设计，增加表面耐压强度，爬电能力大幅度提升，每节电抗器都配有工业模具化、积木式绝缘底座，ABS材质、重量轻，可叠加使用绝缘性能更强。耐潮湿性能增强，泡水后擦拭表面可继续进行试验，更适用于潮湿的东南亚等地域。
串联谐振高压电抗器特点：

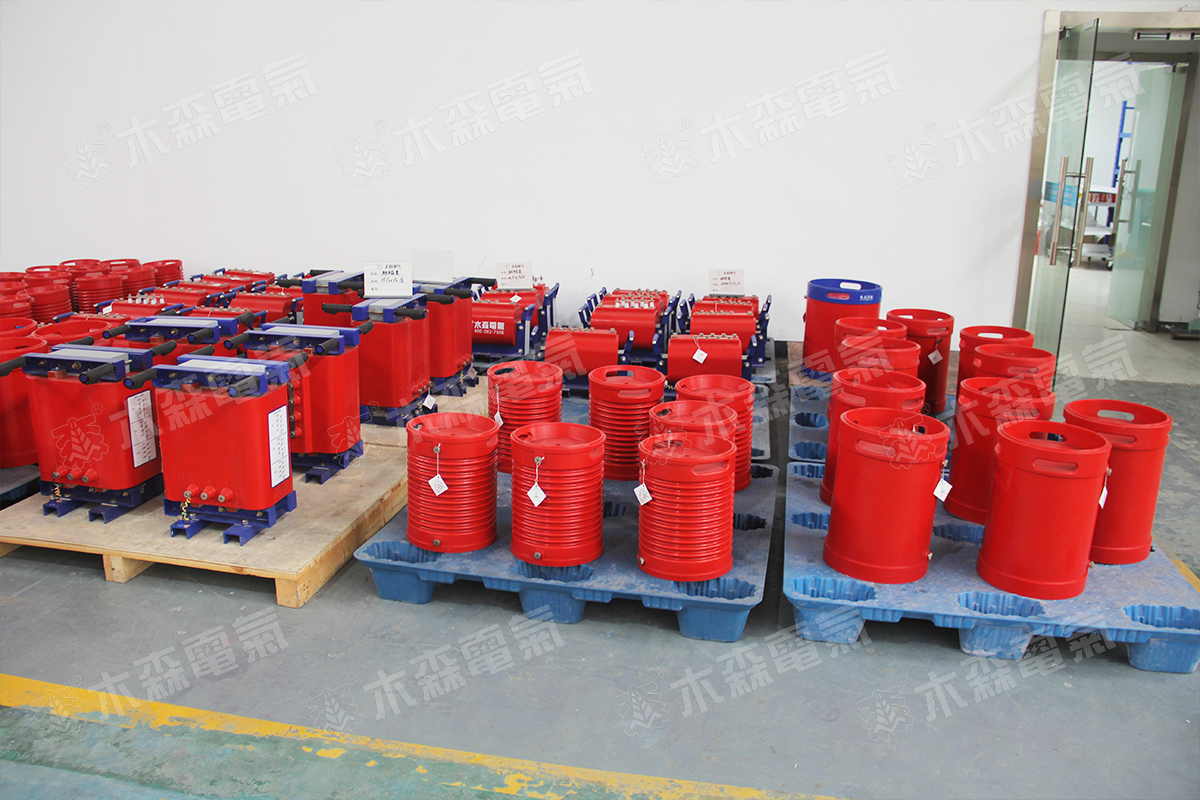

电抗器 、励磁变： 体积小巧，握柄舒适，运输、装卸转松方便;
一套设备均采用进口树脂，模具化真空浇注,牢固、紧凑美观、便携
双组份环氧树脂胶：具有耐高温、收缩率低、放热温度低、固化 后表面光亮、不开裂、防潮绝缘等特点
老式电抗器常用蜡、油等介质做内部填充，当室外遇到高温很容易漏蜡等情况，高温不能持续试验等情况产生，新快干式电抗器相对老式电更耐高温，打耐压时间更长，更稳定
真空浇注一次性浇注：抽真空浇注，减少了内部灌封气泡的产生， 杜绝了电抗器内部因气泡产生的放电现象。
增爬裙+贯穿散热通道：散热效率提升 40% ，延长工作时间。 增爬裙增加了爬电距离，更安全。
工业模具化、积木式绝缘底座：ABS 材质、重量轻，可叠加使用。 每节电抗器配备绝缘底座，绝缘性能更强！
独家专利技术，电抗器不惧泡水试验：尤其适合常年气候潮湿的南方地区的四川、云南、广东、福建、浙江等省份；以及内蒙古、河北和新疆等多雨地区。
变频电源：将固定频率和电压的电源（如220V/380V, 50HZ）转换为频率和电压均可调的正弦波交流电。变频电源是装置的核心部分，它提供了可调节的电源输入。
高压电抗器：与试品（如电缆）的电容构成串联谐振回路。高压电抗器具有较大的电感量，用于与试品的电容产生谐振。
分压器：用于测量试品上的高压电压值，并将测量信号传输给主机进行显示和控制。分压器确保了测量的准确性和安全性。
励磁变压器：励磁变压器首先接收来自变频电源的电压，并将其升压至所需的电压等级。这一升压过程确保了高压电抗器与被试品（如发电机、变压器等）之间的电压匹配，从而满足串联谐振的条件。同时，励磁变压器还起到了高压与低压之间的隔离作用，保障了系统的安全运行。
串联谐振高压电抗器：独家专利技术干式电抗器，贯穿散热通道，散热率提升40%，无惧连续耐压时间长，绝缘性能高，采用环氧树脂真空一次性浇注成型，有效提升耐高温性能，采用增爬裙设计，增加表面耐压强度，爬电能力大幅度提升，每节电抗器都配有工业模具化、积木式绝缘底座，ABS材质、重量轻，可叠加使用绝缘性能更强。耐潮湿性能增强，泡水后擦拭表面可继续进行试验，更适用于潮湿的东南亚等地域。
串联谐振高压电抗器特点：
电抗器 、励磁变： 体积小巧，握柄舒适，运输、装卸转松方便;
一套设备均采用进口树脂，模具化真空浇注,牢固、紧凑美观、便携
双组份环氧树脂胶：具有耐高温、收缩率低、放热温度低、固化 后表面光亮、不开裂、防潮绝缘等特点
老式电抗器常用蜡、油等介质做内部填充，当室外遇到高温很容易漏蜡等情况，高温不能持续试验等情况产生，新快干式电抗器相对老式电更耐高温，打耐压时间更长，更稳定
真空浇注一次性浇注：抽真空浇注，减少了内部灌封气泡的产生， 杜绝了电抗器内部因气泡产生的放电现象。
增爬裙+贯穿散热通道：散热效率提升 40% ，延长工作时间。 增爬裙增加了爬电距离，更安全。
工业模具化、积木式绝缘底座：ABS 材质、重量轻，可叠加使用。 每节电抗器配备绝缘底座，绝缘性能更强！
独家专利技术，电抗器不惧泡水试验：尤其适合常年气候潮湿的南方地区的四川、云南、广东、福建、浙江等省份；以及内蒙古、河北和新疆等多雨地区。
| 型号 | 额度电流 | 输入电压 | 输出电压 | 尺寸 | 推荐配置 |
| I型高压电抗器 | 1A/1.5A | 0-400V | 27kV | 产品尺寸280*350mm 底座尺寸290*150mm |
75kVA/75kV 108kVA/108kV 135kVA/108kV 162kVA/108kV |
| II型高压电抗器 | 2A/3A | 0-400V | 27kV | 产品尺寸310*430mm 底座尺寸320*150mm |
540kVA/270kV（10节） 540kVA/108kV（10节） |
| III型高压电抗器 | 2A/3A | 0-400V | 100kV | 产品尺寸410*490mm 底座尺寸510*180mm |
1000kVA/500kV（10节） |

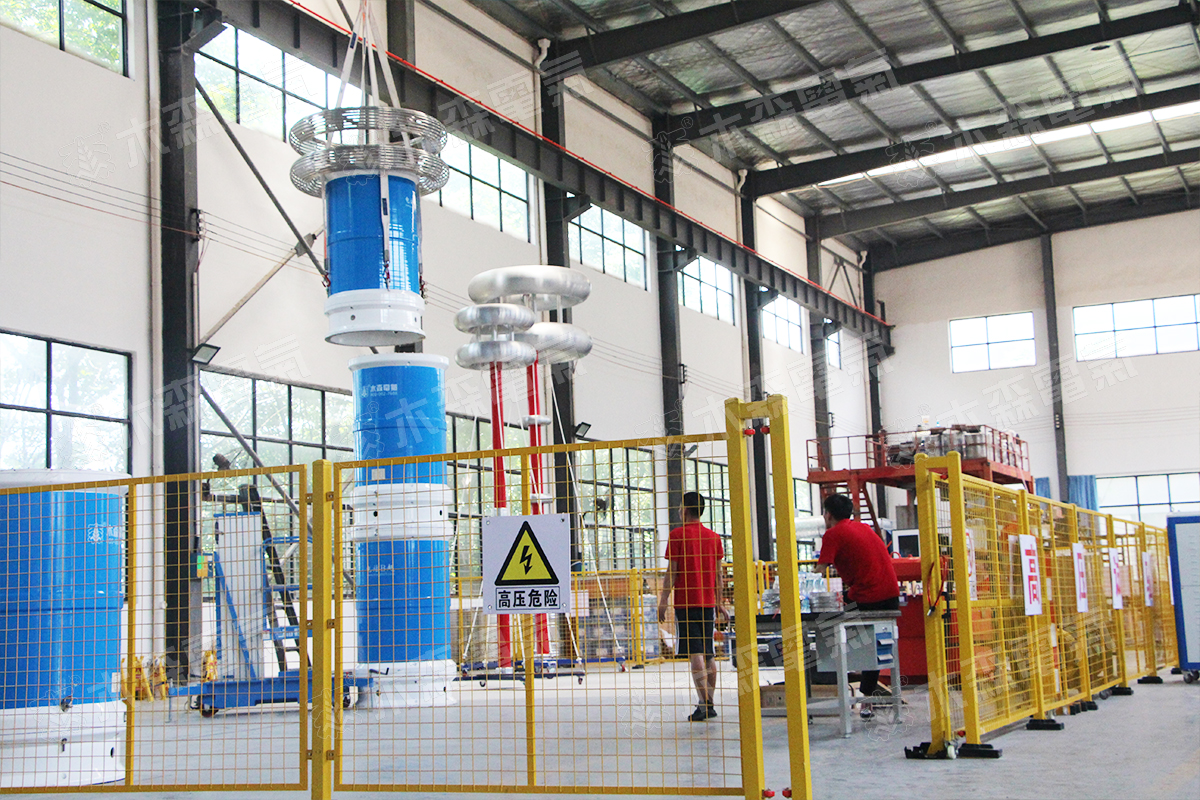

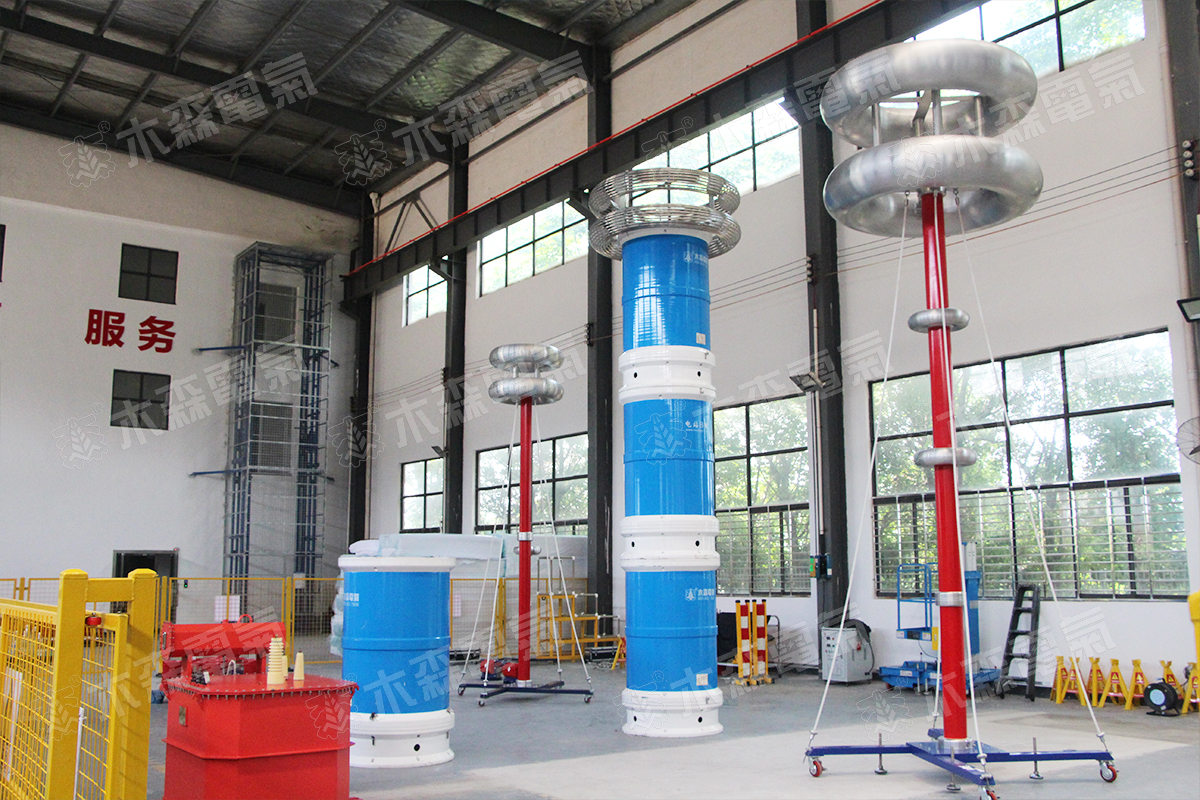

变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统试验变压器的1/10～1/30）体积小，重量轻，易搬动，而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。
变频串联谐振耐压试验装置试验主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
产品参数
 |
 |
 |
 |
| I型高压电抗器 额度电流：1A/1.25A/1.5A 输出电压：27kV |
II型高压电抗器 额度电流：2A/2.5A 输出电压：27kV |
III型高压电抗器 额度电流：2A/3A 输出电压：50kV/27kV |
大容量高压电抗器 额度电流：405kVA 输出电压：135kV |
产品图集
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
ISO质量管理体系认证证书 |
注：1.变频串联谐振常规配置选型产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
