变频串联谐振装置主要由以下几个部分组成：
变频电源：将固定频率和电压的电源（如220V/380V, 50HZ）转换为频率和电压均可调的正弦波交流电。变频电源是装置的核心部分，它提供了可调节的电源输入。
高压电抗器：与试品（如电缆）的电容构成串联谐振回路。高压电抗器具有较大的电感量，用于与试品的电容产生谐振。
分压器：用于测量试品上的高压电压值，并将测量信号传输给主机进行显示和控制。分压器确保了测量的准确性和安全性。
励磁变压器：励磁变压器首先接收来自变频电源的电压，并将其升压至所需的电压等级。这一升压过程确保了高压电抗器与被试品（如发电机、变压器等）之间的电压匹配，从而满足串联谐振的条件。同时，励磁变压器还起到了高压与低压之间的隔离作用，保障了系统的安全运行。

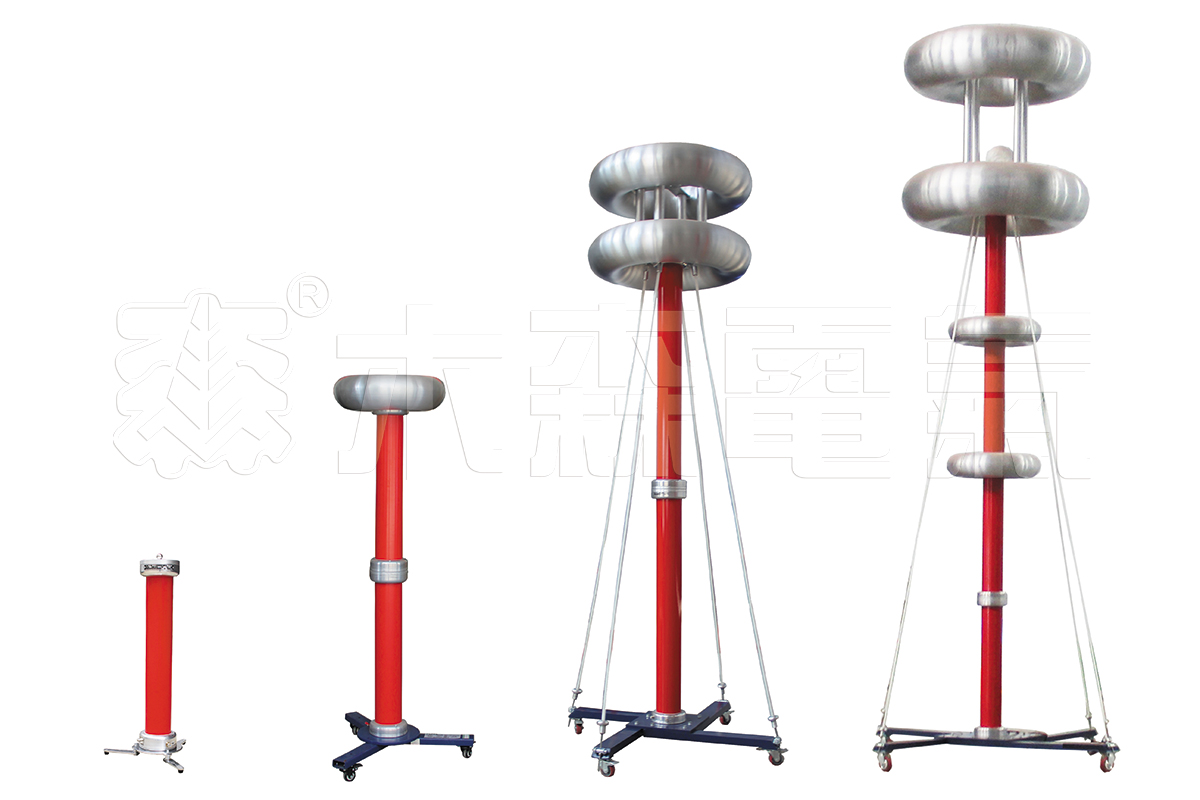

FRC油浸式电容器、分压器： 采用特殊工艺灌封，绝缘油绝缘性能高，耐热性好，误差小，抗摔、防震。油浸式填充较常规发泡剂填充材质，绝缘性能更强， 稳定性更好！

FRC油浸式电容器、分压器特点：
 采用特殊工艺灌封，绝缘油绝缘性能高，耐热性好，误差小，抗 摔、防震。油浸式填充较常规发泡剂填充材质，绝缘性能更强， 稳定性更好！
电容器材质介损小、电容值稳定；
高低压臂，采用特殊工艺全部油浸渍灌封，使绝缘性能更强，分压器稳定性更好，精度得到有力保证1.0级别
均压罩和法兰盘，航空合金铝材质，硬度更高、不易划伤，表面更亮。

额度电压	高压电容量	分压比	测量精度	重量
110kV	1000pF	1500:1	有效值1.5级	约15kg
270kV	500pF	3000:1	有效值1.5级	约30kg
500kV	1500pF	6000:1	有效值1.5级	结构上下两节外加均压球
800kV	1000pF	9000:1	有效值1.5级	约100kg

变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统试验变压器的1/10～1/30）体积小，重量轻，易搬动，而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。
变频串联谐振耐压试验装置试验主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
