串联谐振配置选型方案-50kVA/25kV调感式串联谐振

责任编辑： 人气： 发表时间：2024-07-08 16:41:03

•

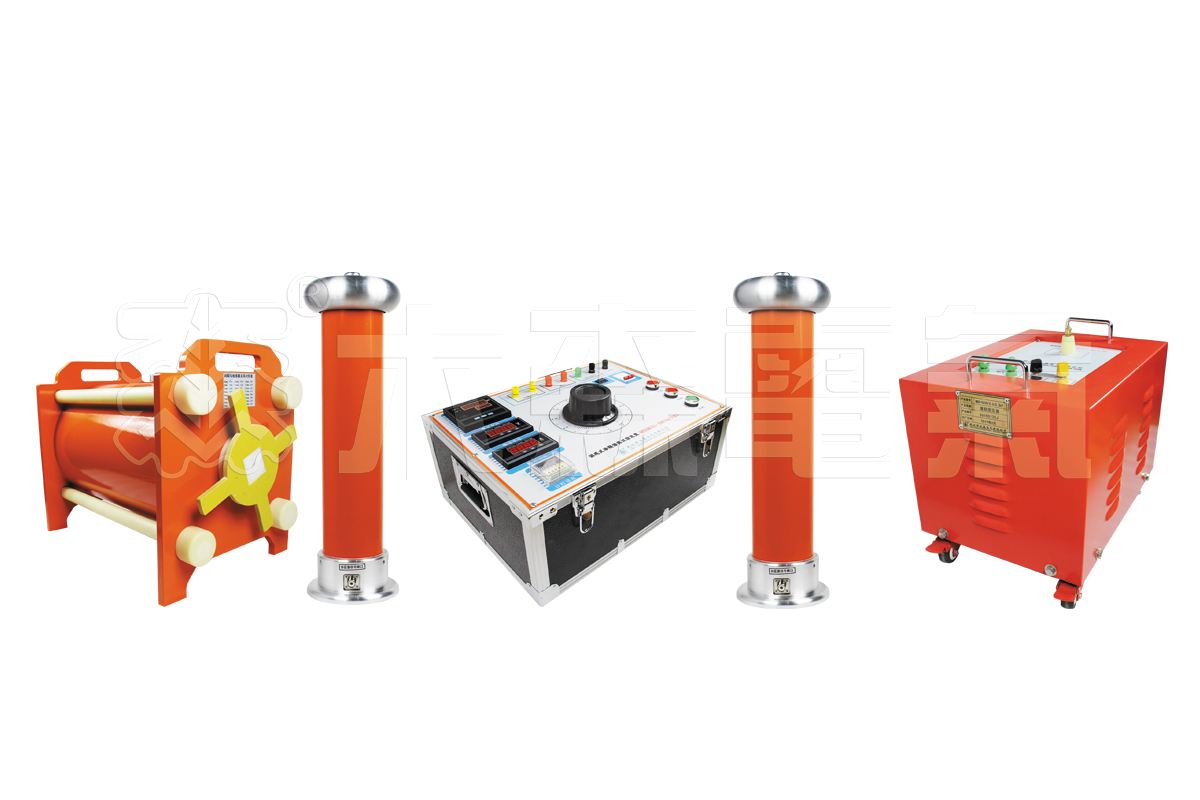

  MSXB（L）-50kVA/25kV调感式串联谐振试验装置

  10.5kV/30MW 火力发电机的交流耐压试验，电容量≤0.2uF，试验频率 50Hz，试验电压 23kV，试验时间 1min



  序号	名称	规格	数量
  1	激励变压器	MSB-5kVA/2.5kV/0.2kV	1台
  2	控制台	MSXB-（L）-5kVA/220V	1台
  3	可调电抗器	MSDK（L）-50kVA/25kV	1台
  4	分压器	FRC-25kV	1套
  5	补偿电容器	MSBC-25kV/0.06uF	1套
  6	内部连接线		1套



  额定容量	50kVA
  额定电压	25kV
  额定电流	2A
  工作频率	工频 50Hz
  波形畸变率	输出电压波形畸变率≤0.5%
  测量精度	系统有效值1.5级
  允许连续工作时间	额定负载下 5min
  温升	额定负载下连续运行 5min 后温升≤65K
  品质因素	装置自身Q≥10
  保护功能	具有过流、过压及试品闪络保护


  谐振操作台 MSXB-（L）-5kVA/220V


  额定容量	5kVA
  输入电压	220V
  输出电压	0～250V
  保护功能	零位、过流、过压及试品闪络保护
  重量	30kg


  可调电抗器MSDK（L）-50kVA/25kV


  额定容量	20kVA
  额度电压	25kV
  额度电流	2A
  可调电感量	50H~170H
  结构	干式、带铁芯可调式
  重量	约80kg


  分压器FRC-25kV


  额度电压	25kV
  测量精度	交流有效值 1.5 级
  介质损耗	tgσ ≤0.5%
  分压比	1000：1，分压比误差：≤1.0%
  重量	约6kg


  补偿电容器 MSBC-25kV/0.06uF


  额度电压	25kV
  电容量	0.06uF
  重量	约15kg
