变压器、套管介损有哪些常见故障，如何判断解决？

责任编辑：叶穆生 人气： 发表时间：2024-12-30 11:19:13

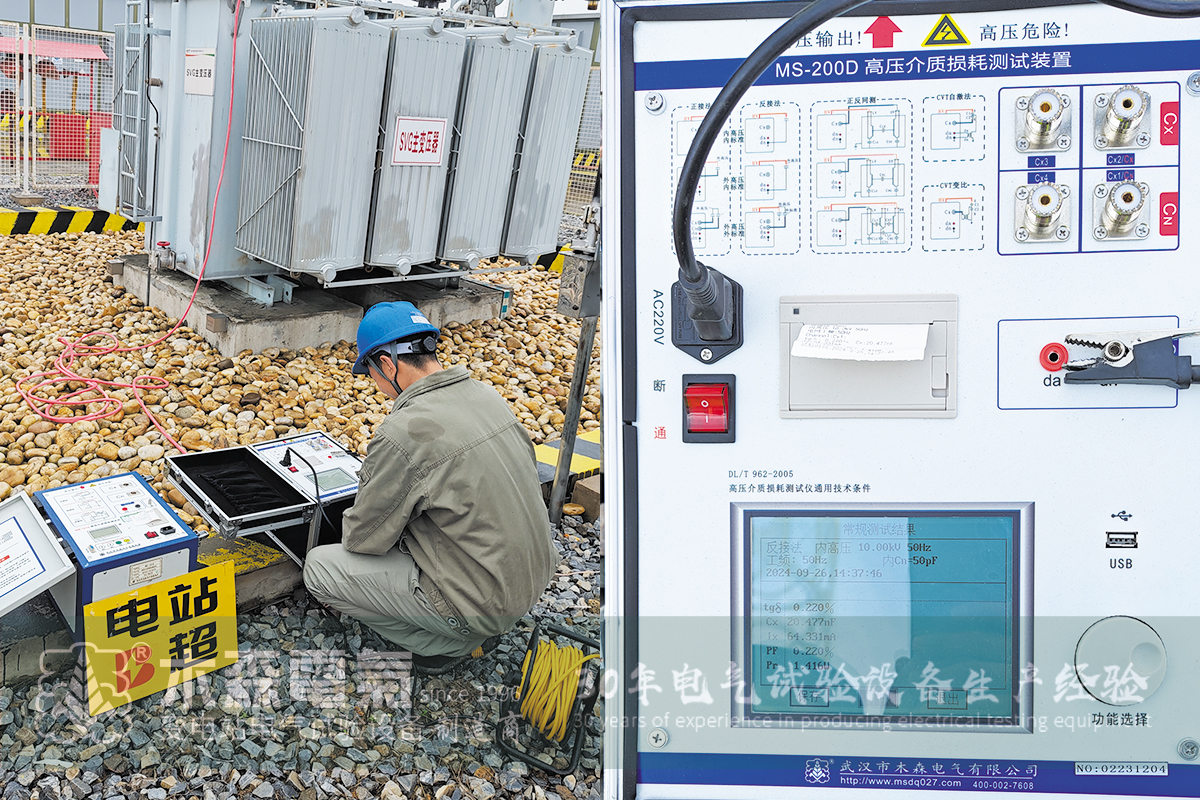

• 介损绝缘试验是评估电气设备绝缘性能的关键手段，以下是需要进行介损绝缘试验的一些主要电气设备，包括电力变压器、电容器、电容型套管、互感器、高压电缆，高压电机等。变压器：变压器是电力系统中至关重要的设备，其绝缘性能的好坏直接关系到系统的安全稳定运行。因此，变压器需要进行介质损耗试验，以检测其绝缘材料在电场作用下的能量损耗情况。互感器：包括电流互感器和电压互感器，它们用于电力系统中电流和电压的测量。互感器的绝缘性能也需要通过介质损耗试验来确保。



  介损有哪些常见故障，如何判断解决？

  1、主变（或主变套管）介损测量值偏大。
  （1）试验场所湿度过大。
  （2）高压测试线绝缘降低，高压线应悬空不能拖地试验。
  （3）接地线没有接触好。

  2、变压器套管介损试验，介损值为负。
  （1）试验场所湿度过大。
  （2）套管在木箱里，且木箱也不干燥。将套管用干燥的吊绳吊起来试验。
  （3）套管表面有污秽，擦拭后再试验。

  3、做变压器套管介损试验时，仪器烧保险或提示关机重启。  中性点接地导致

  4、变压器在做正接试验时，介损值出现负值。 变压器外壳没有接地。

  5、CVT试验时，仪器报警。
  （1）N端与E（高压尾）没有断开。
  （2）E(高压尾）没有接地。
  （3）高压回路的接地刀闸没有断开。

  6、带载试验时，仪器报警或烧保险。
  （1）高压线的屏蔽线接地。
  （2）加压回路有接地的地方。

  7、遇到报警或显示错误代码。
  （1）检查参数设置是否正确，“反接/正接、内Un、内Cn”
  （2）空升，如果空升正常(CVT模式不能空升），请检查被试品或接线。
  （3）空升仍然报警，请尽快返厂维修。

  8、升压时，仪器有很大的电晕声或伴有仪器保护报警。   高压线绝缘降低，应悬空升压。

  9、测量电压、电流互感器介损时，测试值异常或出现负值。 互感器底座没有接地
  .



  MS-101G抗干扰介损自动测量仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
  1、具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。
  2、具有反接线低压屏蔽、高压屏蔽功能，在CVT母线接地情况下，对C₁₁可进行不拆线10kV反接线介损测量。
  3、具有外施电压和外加C_N的测量功能。
  4、具有CVT变比测量功能，满足35～500kV等级CVT装置的变比测量。
  5、具有多通道同时测量功能，是可以同时测试四个被试品的介质损耗值。
  6、具有绝缘电阻测试功能，可进行极化指数、吸收比以及绝缘电阻的测试。
  7、具有LCR自动测量功能，可以对电感、电容、电阻进行测量
  8、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
  9、过流保护功能，在试品短路或击穿时仪器不受损坏。
  10、内附标准电容和高压电源，便于现场测试，减少现场接线。
  11、仪器采用超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作。
