变压器容量及空负载测试仪如何进行容量测试?

责任编辑：叶穆生 人气： 发表时间：2025-01-02 10:11:27

• 变压器容量及空负载测试仪进行容量测试的具体步骤如下：

  一、试验准备

  1. 仪器检查：确保变压器容量及空负载测试仪功能正常，显示屏清晰，操作按键灵敏。检查测试仪的测试钳、测试线及配件是否齐全、完好。

  2. 接线操作：

     • 将测试仪的接地线插入仪器接地端口，另一端可靠接地。
     • 取出转接头插入容量测试接线孔。
     • 使用黄、绿、红三把测试钳分别夹在被试变压器高压侧各相接线柱上，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc）。
     • 同时使用专用短接线将变压器低压侧ABC三相良好短接。

  3. 安全防护：测试人员应穿戴绝缘手套和绝缘靴，测试区域要用隔离带隔离，确保测试品与调试人员的安全距离。

  二、试验设置

  1. 开机与进入测试界面：确认接线正确、牢固后，打开测试仪的电源按钮开机。进入开机界面，按上下左右键选择“容量测试”项目。

  2. 设置试验参数：

     • 当前温度：通过上下键选择“当前温度”选项，用左右键调节温度数值，要求尽量准确，最好以温度计的示值为准。
     • 高压侧额定电压：通过上下键选择“高压侧额定电压”选项，用左右键调节高压侧额定电压值，确保与被试变压器的铭牌值一致。
     • 变压器类型：通过上下键选择“变压器类型”选项，用左右键调节该选项，使之与被试变压器的铭牌相符。例如，选择“油浸式变压器”或“干式变压器”，并选择合适的联结组别（如Yyn0、Yzn11、Dyn11等）。
     • 分接档位：通过上下键选择“分接档位”选项，用左右键调节该选项，使之与被试变压器的当前分接档位一致。通常将分接打到标准分接位置（如2分接位置），如遇被测变压器分接在其他位置，则将该选项设置到正确位置。
     • 试验编号：设置本次试验的编号，以便后续数据管理和查看。

  三、开始试验

  1. 启动测试：设置好所有参数后，光标移动到“测试”栏，选择“开始测试”选项，按确定键启动测试。
  2. 观察数据：在测试过程中，观察测试仪显示屏上的三相电压、三相电流、三相功率等数据，确保数据稳定且准确。测试仪将自动计算出变压器的阻抗电压百分比、折算到额定温度、额定电流下的负载损耗等参数。

  四、试验结束与数据处理

  1. 查看测试结果：测试完成后，测试仪将显示测试结果。在查看选项中选择“查看项目”，可以查看详细的测试数据和判断结果。
  2. 保存与打印：将测试结果保存到测试仪的存储器中，并可以通过连接的打印机将测试结果打印出来。
  3. 数据校正与判断：测试仪通常具有自动温度校正、频率校正等功能，操作人员可以根据需要选择相应的校正方法，以确保测试结果的准确性。同时，根据测试结果判断变压器的容量是否与铭牌值一致。

  五、安全注意事项与后续工作

  1. 降压与断电：在试验结束后，要及时降压至零位并断开电源，以保护仪器和被试品。
  2. 放电操作：对被试变压器进行放电操作，确保安全。
  3. 整理现场：拆除测试线、接地线等，整理测试仪和配件，清理测试现场。

  通过以上步骤，可以准确、高效地使用变压器容量及空负载测试仪进行容量测试，为变压器的检测与维护提供可靠的数据支持。

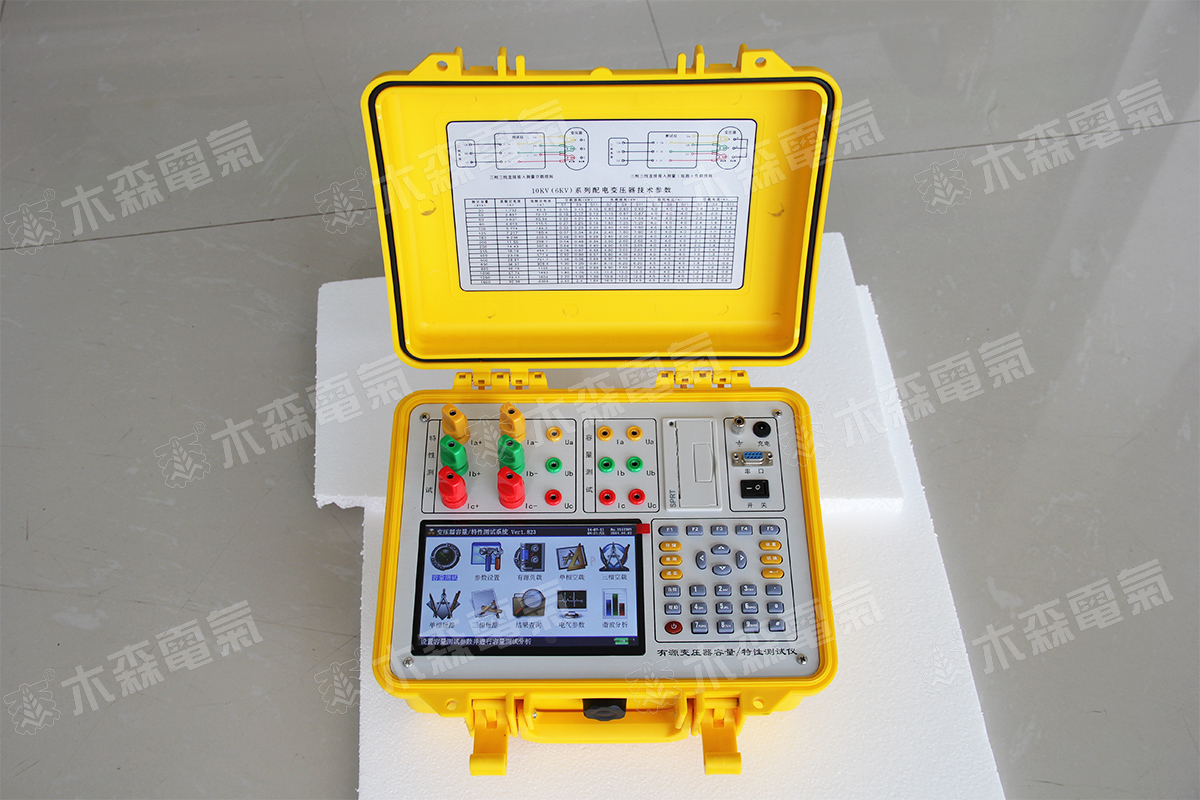

  容量空负载测试仪 容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量,空载电流,空载损耗,短路损耗,阻抗电压等一系列工频参数进行精密的测量,并能测量空负载试验时的电压,电流失真度和谐波含量,还可以进行矢量分析。
