变压器短路阻抗测试仪主要功能及应用领域

责任编辑：叶穆生 人气： 发表时间：2025-01-02 14:46:42

• 变压器短路阻抗测试仪是一种用于测量和评估电力变压器绕组状态的专业仪器。以下是对该仪器的详细介绍：

  一、工作原理

  变压器短路阻抗测试仪的工作原理基于欧姆定律，通过在变压器的一次侧施加电压，并测量流过绕组的电流来计算阻抗。它通过测量变压器绕组中的电压和电流，来确定变压器的短路阻抗值。当变压器遭受外部力量冲击，如运输、安装过程中的撞击，或在运行中经历电气故障，如短路时，该设备可以通过比较短路前后的低电压短路阻抗值来评估绕组是否发生变形，从而判定变压器能否安全投运。

  二、主要功能

  1. 测量功能：测试仪可以准确测量变压器的短路阻抗值，包括电压、电流、功率等参数。
  2. 自动记录与计算：仪器可自动记录或手动记录所施加的电压和电流，三相测量完成后可自动计算出每相短路阻抗。
  3. 波形校正：测试仪可以自动进行波形畸变校正、温度校正以及电流和电压的校正，以适应不同环境条件及变压器类型。
  4. 数据存储与打印：测试仪内置不掉电存储器，可长期存储测量数据，并自带打印机，方便随时打印结果。
  5. 显示与操作：测试仪采用大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。

  三、应用领域

  1. 出厂测试：变压器在出厂前需要进行严格的质量控制测试，短路阻抗测试仪用来确保变压器的短路阻抗符合标准，以评估其整体结构和绕组状况是否符合设计要求。
  2. 例行维护：在变压器的例行维护中，通过测量短路阻抗可以及时发现绕组的变形和绝缘老化问题，从而预防潜在的设备故障，确保电力系统的稳定运行。
  3. 故障分析：当变压器发生故障时，短路阻抗测试仪用于诊断故障原因，特别是针对短路电流冲击后的情况，通过对比测试前后的阻抗值变化来判断绕组是否发生位移或变形。
  4. 设备安装与调试：在新设备安装或检修期间，短路阻抗测试仪用来验证变压器的安装是否符合电气规范，确保新安装或修复后的变压器具备正常的工作条件。
  5. 质量监控：在变压器生产过程中，通过短路阻抗的测量来监控产品质量，确保每一个出厂的变压器都满足技术规范，提高客户满意度和产品可靠性。
  6. 安全认证：在对变压器进行安全认证时，短路阻抗测试仪提供必要的数据支持，帮助认证机构评估变压器的安全性能是否符合国家或国际的安全标准。

  四、选购建议

  1. 考虑精度：选择具有高精度测量能力的仪器，如电压、电流0.2级的测量精度。
  2. 关注功能：确保仪器具备必要的功能，如同步测量电压、电流、功率，以及自动记录或手动记录所施加的电压和电流的能力。
  3. 考虑便携性：选择体积小、重量轻的仪器，以便于现场使用和携带。
  4. 查看技术参数：检查仪器的技术参数是否符合需求，如工作温度范围、工作湿度范围等。
  5. 检查显示操作：选择大屏幕液晶显示、全部中文菜单及操作提示的仪器，以简化操作过程。
  6. 考虑品牌服务：选择知名品牌和提供优质售后服务的仪器，以确保产品质量和后续支持。

  综上所述，变压器短路阻抗测试仪在电力系统的运行、维护和故障排查中发挥着重要作用。在选购时，用户应根据实际需求综合考虑以上因素，以确保选择到适合自己需求的仪器。

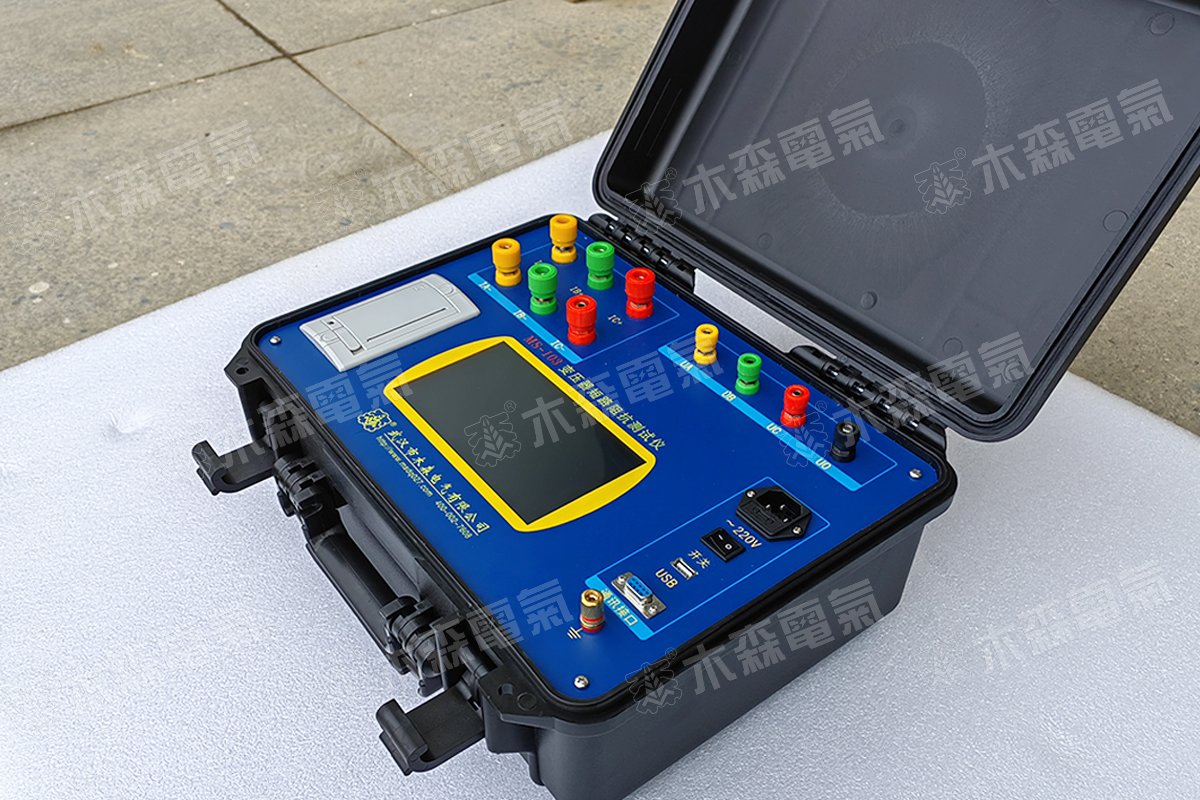

  变压器短路阻抗测试仪,是公司系列产品之一,可以和其它变压器系列任意产品功能组合成复合功能型测试仪器。短路阻抗是变压器的重要参数,短路阻抗法是判断绕组变形的传统方法,根据GB1094.5-2003和IEC60076-5:2000规定,短路电抗的变化量是判断变压器绕组有无变形的唯一判据。内部采用先进的同步交流采样及数字信号处理技术,测量数据准确可靠,是变压器检测分析的有效工具,也可用于电抗器,输电线路等设备阻抗测量。
