如何对比选型解决电缆绝缘超标？掌握无局放试验核心技术

责任编辑： 人气： 发表时间：2026-06-12 17:00:28

• 如何对比选型解决电缆绝缘超标？掌握无局放试验核心技术



  在电力电缆网络与高压输配电设备的建设中，交接验收试验是把控投运前质量的最后一道关卡。然而，许多现场测试人员经常遇到耐压试验通过、但局部放电数据超标的棘手问题。这不仅耽误工期，更暴露出设备可能存在隐蔽的绝缘缺陷。如何通过科学的设备对比选型，快速解决现场干扰并精确捕捉放电信号，成为提升项目验收一次通过率的关键。本文将结合高压现场实操经验，为您拆解电缆交接的核心内容与设备升级方案。

   1. 掌握电缆交接试验内容的关键步骤

  电力电缆在敷设及电缆头制作过程中，极易因为工艺微瑕留存内部气隙。规范执行交接试验，能够让我们在投运前彻底摆脱设备带病运行的潜在风险。

  根据国家标准与行业准则，高压电缆交接验收的核心项目有明确的数据指标与操作规范。首先是主绝缘电阻测量，用于初步筛查大面积受潮或贯穿性缺陷；其次是检查电缆线路两端的相位，确保并网准确无误。而最核心的环节，则是在特定电压等级下进行的交流耐压试验与局部放电联合检测。

  在这类高要求的检测中，利用无局部放电试验变压器构建一个纯净的无干扰励磁电源，能够让微弱的放电脉冲无处遁形。掌握这些结构化的试验步骤，是每一位电力工程技术人员确保项目顺利交付的必备技能。

  2. 优化高压绝缘检测的噪声屏蔽环境

  在高压局部放电测试中，现场的电磁环境和测试回路的背景噪声直接决定了测试结果的权威性。如果测试环境的本底噪声过高，真正的缺陷信号就会被淹没，导致技术人员无法对绝缘状态做出准确研判。

  为了有效解决这一痛点，必须对测试回路进行深度优化。传统的测试环境往往受到外界空间杂散电容和电磁辐射的严重干扰。通过采用高绝缘密闭壳体以及合理的屏蔽接地措施，可以将外界引入的杂波阻断。

  将高压试验环境的背景噪声降至更低，不仅能显著提升微弱信号的识别率，更能帮助工程师精准定位放电点。这种环境升级，能让绝缘缺陷检测工作事半功倍，从根本上解决因误判引起的工期延误。

   3. 精通核心设备技术参数对比与升级

  选择何种结构的测试设备，直接影响到现场局放量能否达标。在实际采购和工程应用中，主要存在两种技术方案的对比。

  • 传统分布式方案：由单独的充气式或油浸式试验变压器，在现场通过高压导线与限流电阻、耦合电容器、分压器进行外置组装。由于高压尾、连接线以及均压环长期暴露在空气中，系统自身的本底局部放电量通常接近 10pC。这在严格的交接试验中往往会干扰对被试品的判断。

  • 一体化集成式方案：采用先进的设计理念，将限流电阻、耦合电容器以及高压分压器全部内置到试验变压器的金属全密封壳体内。这种结构大幅缩短了高压连接距离，消除了尖端放电的隐患，使其总局放量严格控制在 5pC 以内。

  通过这种直观的数据对比可以看出，集成式设备在灵敏度上实现了成倍的提升，是电力工程企业实现技术升级、保障检测精确度的理想选择。

  4. 武汉市木森电气有限公司专业设备推荐

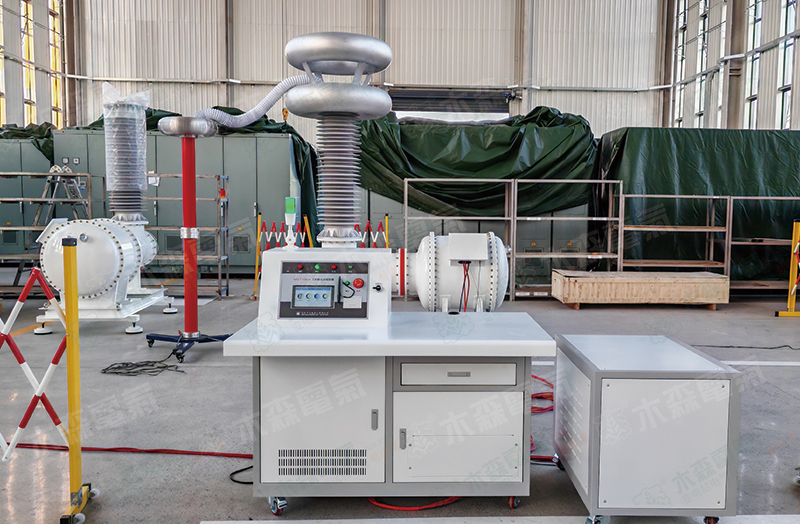

  为了满足 110kV 电压等级电力变压器、GIS组合电器、高压互感器、长距离高压电缆、悬式绝缘子串及高压套管等设备的绝缘性能检测要求，武汉市木森电气有限公司（官方网站：www.musen.com.cn）推出了一款高标准检测利器——MS-YDQW 50kVA-250kV 无局部放电试验变压器。

  该设备凭借数字化与结构化的技术优势，成为众多电力工程客户的信赖之选：

  • 绝缘性能强：具备极强的灭弧能力与高绝缘强度，内置限流电阻、耦合电容、分压器后，总局放量仅为 5pC，远优于传统分布式设备的 10pC 表现。

  • 本质安全设计：内部充注防火、不可燃的气体绝缘介质，全密封封闭在金属环境中，确保现场高压作业的安全可靠。

  • 极致集成结构：重量轻，结构集成度高。将充气式试验变压器、耦合电容器、限流电阻、分压器合四为一，摆脱了传统设备笨重、接线繁琐的束缚。

  • 现场作业便捷：运输与现场安装极其便捷，占地面积小，非常适合空间有限的城市地下电缆隧道或变电站现场。

  • 绿色免维护：设备外观干净无油污，省去了绝缘油化验与滤油的麻烦。日常仅需要定期监测气体压力、气体密度即可。

  • 环境适应性优：由于核心组件处于全密封金属壳体内，基本不受外界粉尘、湿度等恶劣环境的影响。



  在电力工程建设中，精通交接试验的标准流程并选择高品质的无局部放电试验变压器，是规避高压设备绝缘故障、确保电网长期安全运行的核心举措。武汉市木森电气有限公司始终致力于为广大电力工程客户提供权威、数据化的检测方案。选用更高技术标准的集成式检测设备，能够帮助企业优化试验工序，快速解决工程现场绝缘超标的选型难题。

  5. 常见问题解答（FAQ）

  问：在长距离高压电缆交接中，为什么必须严格控制测试设备的局放量？ 答：长距离电缆的电容量很大，如果测试设备如变压器自身的本底局放量达到 10pC 甚至更高，其产生的杂波会沿着电缆长距离传导并发生反射，导致局放仪无法分辨该信号是来自变压器还是来自电缆接头内部。只有将设备总局放控制在 5pC 以内，才能保证测试结果的真实与权威。

  问：MS-YDQW 系列充气式集成变压器如何保障在野外运输中的安全性？ 答：该设备采用轻量化、高强度的金属外壳设计，内部各高压组件（变压器、电容、分压器、电阻）均通过刚性结构件稳固集成。气体绝缘介质不具可燃性且防火，在运输过程中不会像传统油浸式设备那样因颠簸导致绝缘油泄漏或内部器身位移，本质安全性能极高。

  问：气体压力和气体密度的定期监测主要观察哪些指标？ 答：在设备投入试验前，技术人员只需查看设备自带的压力表指针是否处于绿色安全区域。气体密度计能够自动修正由于环境温度变化引起的压力波动，只要指针在额定工作气压范围内，就说明内部绝缘介质处于最佳状态，无需进行其他复杂的维护维护操作。
