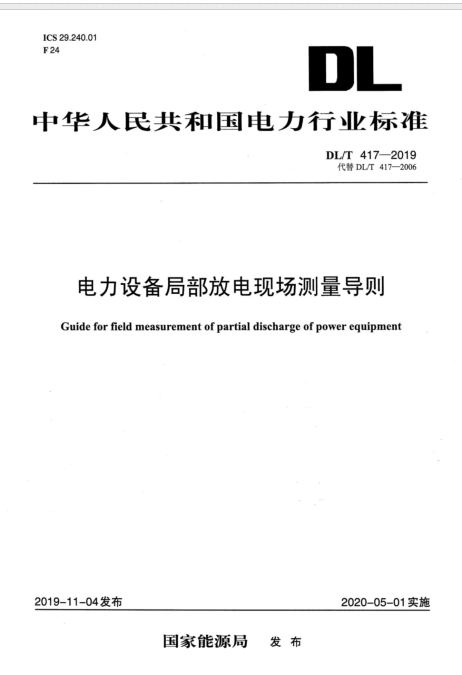

DL/T 417-2019 电力设备局部放电现场测量导则讲了啥？

责任编辑： 人气： 发表时间：2026-07-10 09:44:27

• DL/T 417-2019 电力设备局部放电现场测量导则讲了啥？



  1. 前言：为何现场局放测量要严格执行新版导则？

  在电力系统运行维护中，局部放电是绝缘劣化的先兆，也是引发变压器、GIS等大型设备绝缘击穿的核心诱因。为了规范现场检测手段，国家能源局发布并实施了DL/T 417-2019 电力设备局部放电现场测量导则，用以替代原有的旧版标准。武汉市木森电气有限公司作为长期服务于高压测试一线的技术实体，结合多年现场测试经验，为您全面解读该标准的数字化要求与技术核心，帮助电力工程客户实现更权威的设备状态评估。

  2. 试验条件：规程对现场测量环境有哪些刚性限制？

  根据DL/T 417-2019 电力设备局部放电现场测量导则的有关条款，现场局部放电测试对外部环境有着严苛的试验条件限制，这也是确保测试数据不被误判的前提：

  • 环境温湿度：一般要求环境温度不低于5℃，空气相对湿度不高于80%。

  • 背景电磁噪声：现场的电磁背景噪声水平应明显低于被试设备的局放评价标准。通常要求背景噪声幅值至少低于可察觉局放水平的50%。

  • 电源要求：测量所使用的试验电源应具备良好的滤波措施，波形畸变率需符合规定，严防电源侧引入高频干扰。

  不满足这些条件，现场使用局部放电测试仪等设备时，极易将悬浮放电或空间电磁波误报为设备内部故障。

  3. 试验规定：局放现场检测应遵循哪些基本程序？

  导则中明确制订了现场局部放电测量的试验规定，指导技术人员进行程序化、规范化的作业：

  • 校验规定：在每次测量前后，必须使用标准脉冲发生器对整个测试回路进行现场定量校准，以确定回路的传输特性与灵敏度。

  • 安全性规定：现场测试必须严格执行电力安全工作规程，特别是高压引线连接与接地回路的布局，需确保测试人员与仪器的绝对安全。

  • 数据记录规范：检测不仅要记录放电量幅值，还必须同步采集放电相位图谱、脉冲重复频率等数字化指征，以便进行谱图分析。

  4. 试验项目与要求：针对不同电力设备如何划定重点？

  这是DL/T 417-2019 电力设备局部放电现场测量导则的技术核心所在。规程将试验项目按照设备类型进行了细化，并提出了针对性的测量要求：

  4.1 变压器及电抗器局放试验项目

  主要采用脉冲电流法或超声波法，重点检测绕组内部、引线及绝缘纸板是否存在局部放电。检测要求在规定试验电压下，观察放电量是否随着时间的延长而出现上升趋势。

  4.2 GIS（组合电器）局放试验项目

  导则推荐优先采用超高频局放检测仪进行非接触式测量。技术要求重点排查内部金属尖刺、绝缘子内部气隙以及导电颗粒引起的放电，其技术指标通常以分贝值或视在放电量进行数字化呈现。

  5. 结论：科学践行导则标准，提升设备全寿命周期质量

  贯彻落实DL/T 417-2019 电力设备局部放电现场测量导则，能够将大部分严重的绝缘隐患消灭在萌芽状态。精准的测量离不开具备高抗干扰能力的专业检测硬件。武汉市木森电气有限公司（www.musen.com.cn）持续迭代旗下的局部放电测试仪及全套局放检测方案，数据解析完全契合现行导则的规范，帮助客户实现高压设备运维的精细化与权威化管理。

  6. 常见问题：关于局放现场测量的权威解答

  Q1：导则中提到的脉冲电流法和超高频法（UHF）有什么本质区别？ A1：脉冲电流法是传统的接触式测量法，频率通常在数兆赫兹以下，主要用于电力变压器的定量考核；而超高频法则利用传感器接收数百兆赫兹至数吉赫兹的电磁波信号，抗干扰能力极强，是目前GIS现场巡检的首选项目。

  Q2：现场测出的局放信号很大，如何快速判断是不是空间干扰？ A2：根据导则建议，可采用时间窗鉴别、相位相干性分析或断开试验电源观察噪声变化等手段。木森电气的高性能局部放电测试仪内置了智能滤波算法，能自动识别并剔除大部分周期性和随机性空间电磁干扰。

  Q3：木森电气可以提供哪些符合新版导则要求的局放检测设备？ A3：木森电气生产各类符合标准的超高频局放检测仪、高频电流局放测试仪以及多通道脉冲电流局放分析系统，能够全面覆盖变压器、电缆、GIS等多种高压电力设备的现场局放测量需求。
