绝缘油介电强度测试仪如何选型?

责任编辑： 人气： 发表时间：2026-10-28 10:44:59

• 摘要： 绝缘油介电强度测试仪是电力设备绝缘油检测中的常用仪器，可用于测定变压器油等绝缘液体的击穿电压。面对单杯、三杯、便携式和全自动等不同配置，用户应如何选择？本文从检测需求、测量范围、升压控制、自动化功能及安全设计等方面介绍选型要点，并结合具体技术参数说明选购时需要关注的内容。

  一、为什么要关注绝缘油的击穿电压？

  变压器油不仅承担绝缘作用，还参与设备内部的散热。油品在储存、运输、使用及维护过程中，可能受到水分、悬浮颗粒和其他污染物的影响。这些因素可能改变油品的电气性能，因此需要通过规范的试验方法进行检测。

  绝缘油击穿电压，也称为 BDV（Breakdown Voltage），是评价绝缘液体电气性能的重要指标之一。试验时，将规定数量的油样置于油杯中，在规定电极间施加工频交流电压，并按照相应方法逐步升压，直至油样发生电气击穿，记录击穿时的电压值。

  通常情况下，水分或悬浮杂质造成的污染可能使测得的击穿电压下降。不过，击穿电压并不能直接、单独测定油品的含水量，也不能代替介质损耗因数、酸值、溶解气体等其他检测项目。

  因此，使用绝缘油介电强度测试仪，主要是获得可用于油品状态评价的击穿电压数据，为设备维护和油品质量管理提供参考。

  二、绝缘油介电强度测试仪选型要看哪些方面？

  1. 根据样品数量选择单杯或三杯结构

  单杯式仪器通常结构较为紧凑，适合日常巡检、现场试验及检测频次相对有限的场景。其优势在于设备配置直观，携带和现场布置相对方便。

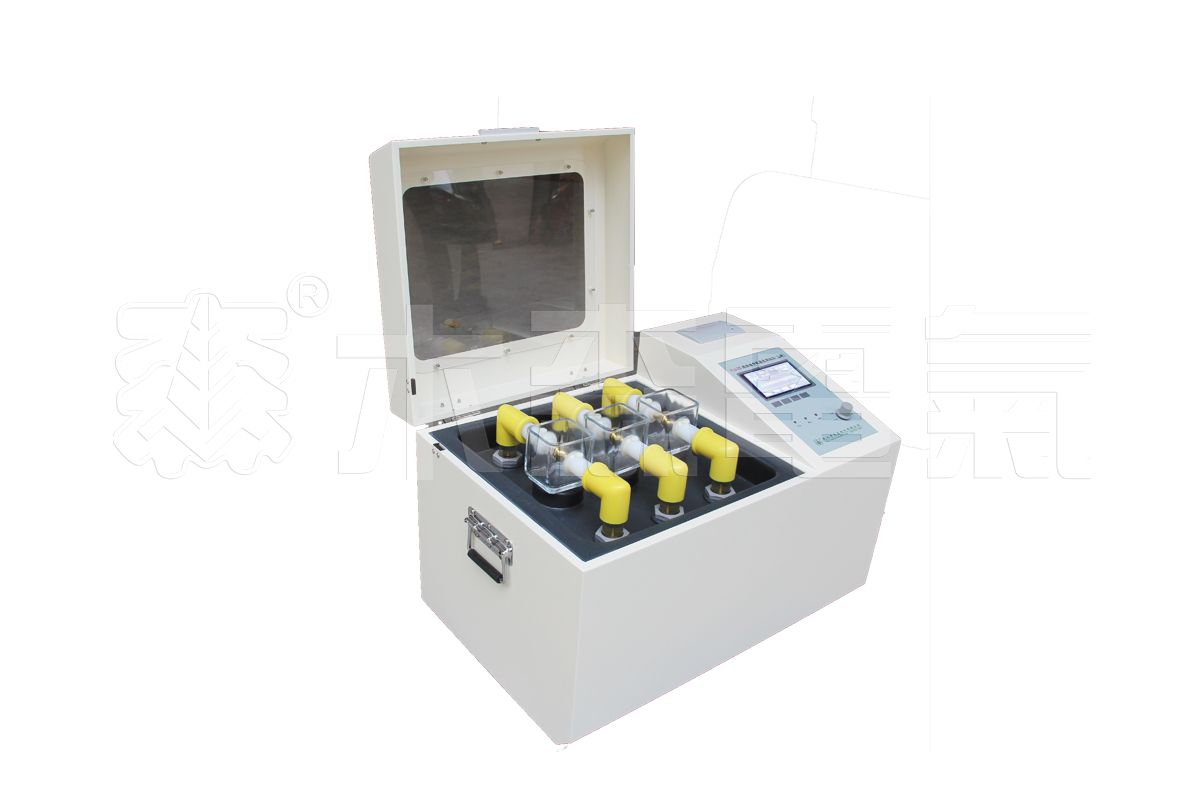

  三杯式或多杯式介电强度测试仪，则更适合需要提高样品检测效率的实验室或油品检测部门。多个油杯可以支持不同样品的测试安排，但实际效率还取决于设备的自动化程度、油杯切换方式、清洁流程以及测试方法要求。

  需要说明的是，多杯结构不等于多个样品一定能够同时检测。采购时应确认仪器究竟支持自动切换、分杯测试还是独立测试，避免只根据杯数判断检测效率。

  2. 根据试验标准核对输出电压

  输出电压范围决定仪器能够覆盖的试验电压区间。对于变压器油检测，应根据油品类别、使用场景及所采用的试验方法，核对设备的输出能力。

  例如，某款绝缘油介电强度测试仪的技术参数如下。

  参数项目	技术参数
  额定输出电压范围	0～80 kV
  可定制输出范围	0～100 kV
  电压畸变率	小于 2%
  升压速率	2.0～3.5 kV/s，步进量 0.5 kV/s
  升压器容量	1.5 kVA
  测量精度	±（2%＋2字）

  数据来源：本篇所列参数依据用户提供的产品技术资料整理，属于产品规格信息，不是第三方检测结论。

  上述参数可以作为选型参考，但采购时仍应核对具体配置、测量精度的定义及适用条件，并确认仪器是否满足拟执行标准的要求。

  3. 关注自动升压与测试流程控制

  全自动变压器油击穿电压分析仪的价值，不只是减少手动操作，更在于让测试流程按照设定程序执行。

  例如，自动化仪器可以根据配置完成升压、保持、搅拌、静置、数据计算、结果保存和打印输出等操作。规范的程序控制有助于减少不同操作人员之间的操作差异，也便于建立连续、可追溯的检测记录。

  但自动化并不意味着可以忽略油样准备。油杯清洁度、电极状态、油样气泡、静置条件和环境污染，都可能影响试验结果。

  三、哪些功能会影响实际使用体验？

  1. 人机交互与数据保存

  液晶显示屏、菜单操作、时钟显示以及温湿度测量功能，可以帮助操作人员了解当前设备状态和试验环境。

  断电数据保存功能则适合需要保留历史测试记录的场景。采购时建议进一步确认数据存储容量、断电后的数据保留方式、记录检索方式，以及是否支持打印或导出。

  2. 波形控制与测量稳定性

  工频击穿电压试验不仅要关注输出电压范围，还要关注电压波形、升压速率和电压测量准确性。

  波形整定功能可用于改善输出波形，降低谐波等因素对测量的干扰。但具体效果仍需结合设备技术指标和检定、校准结果进行判断。

  3. 安全保护设计

  绝缘油击穿电压测试涉及高电压，设备应具备与其设计相适应的安全防护措施。

  例如，过压、过流、限位及接地报警功能，可以用于异常状态提示或保护控制。实际使用时，还应按照设备说明书进行可靠接地，遵守高压试验区域管理要求，不得在带电状态下随意打开防护结构。

  四、选型时如何核对关键参数？

  建议将供应商提供的技术文件与实际检测任务逐项对照。


  选型项目	核对重点
  结构形式	单杯、三杯或其他多杯配置
  输出电压	是否覆盖试验所需范围
  升压速率	是否符合选用的试验方法
  测量精度	误差定义及验证方式
  波形质量	电压畸变率及相关指标
  自动化功能	搅拌、静置、计算和存储是否支持
  安全设计	接地、联锁及报警保护
  数据管理	保存、查询、打印及导出方式

  对于型号为 YJJ-II 的设备，可将 0～80 kV 输出、可定制 0～100 kV、1.5 kVA 升压器容量等参数作为初步核对项目。最终仍需以具体供货配置、正式技术文件和验收要求为准。

  五、常见问题解答

  问：绝缘油介电强度测试仪与 BDV 测试仪有什么区别？

  答：在行业使用中，两者通常指用于测量绝缘液体击穿电压的仪器。“BDV”是击穿电压的英文缩写，具体设备功能应以技术规格为准。

  问：输出电压越高，仪器就越好吗？

  答：不一定。应优先考虑适用标准、实际试验范围、测量精度、波形质量和安全性能，不能单纯以最高输出电压作为选择依据。

  问：击穿电压低就代表油中水分超标吗？

  答：不能直接这样判断。水分是影响因素之一，颗粒污染及其他油品状态变化也可能影响结果。需要时应配合水分测定等项目综合分析。



  选择绝缘油介电强度测试仪，应从检测任务、执行标准、油杯结构、自动化程度、测量指标及安全设计出发，而不是只关注设备名称或单一参数。通过明确实际需求并核对技术文件，才能更合理地选择适合实验室或现场工作的检测设备。

  参考标准与权威资料

  1. 国家标准《GB/T 507—2002 绝缘油 击穿电压测定法》：全国标准信息公共服务平台标准详情。

  2. 电力行业标准《DL/T 846.7—2004 高电压测试设备通用技术条件 第7部分：绝缘油介电强度测试仪》：可通过国家能源局行业标准信息或相关标准信息平台核对标准状态及适用版本。

  3. 企业产品技术资料：木森相关技术资料参考。
