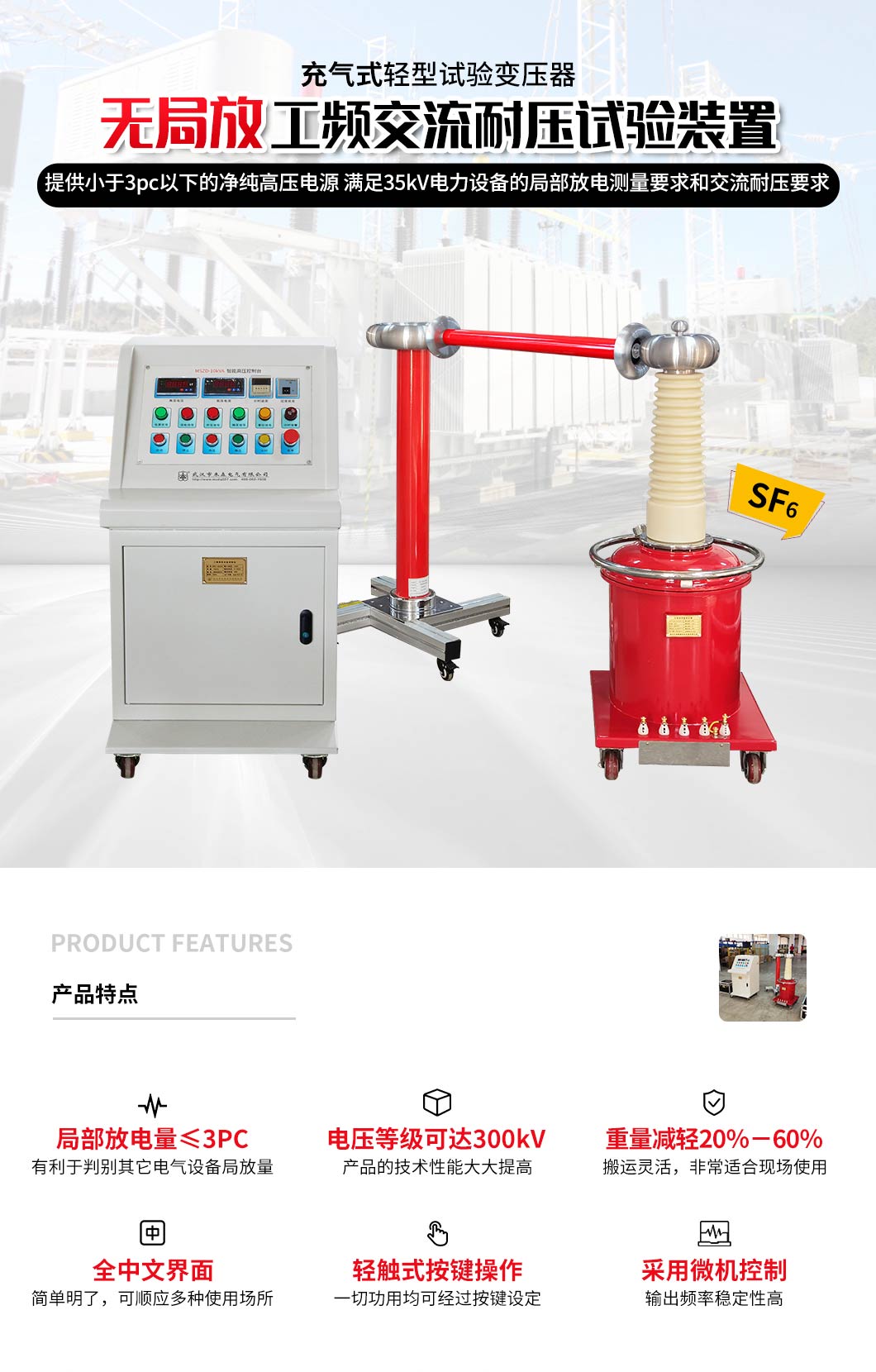

无局放工频耐压试验装置

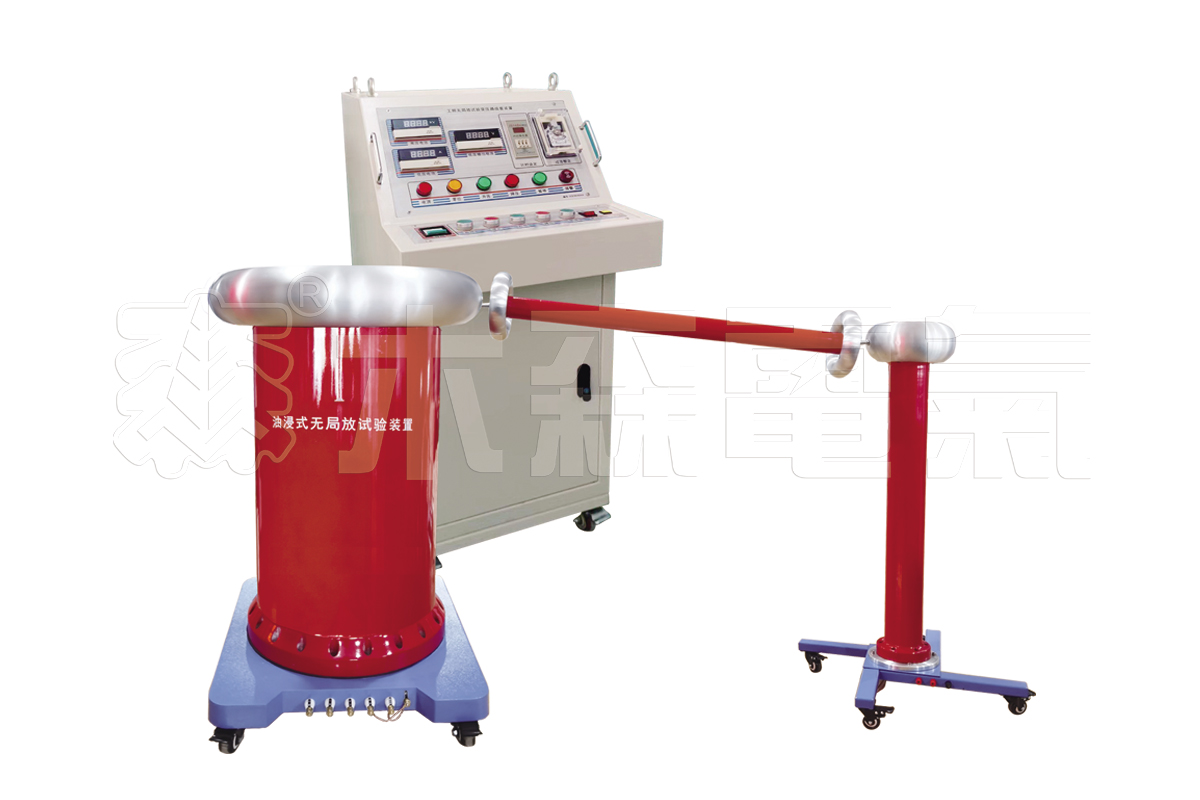

-10kVA-50kV/YDQ(W)-10kVA-50kV-02.jpg)
无局放工频耐压试验装置
关于产品购买、技术维护等服务，欢迎致电！联系我们
产品简介
YDQ(W)/YDJZ(W)无局放工频耐压试验装置:适用范围用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量。 仪器检测灵敏度高,试样电容覆盖范围大,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当 定标后能直读放电脉冲的放电量。充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。
| 型号名称 | 规格 | 数量 |
| 无局放试验变压器 | YDQ(W)-10kVA/50kV | 1台 |
| 无局放变压器控制台 | ZX-10kVA | 1台 |
| 无局放隔离滤波变压器 | MSLB-10kVA/200V | 1台 |
| 无局放耦合电容器(自带分压功能) | OWF-50kV/300pF | 1台 |
| 无局放保护电阻 | RZD-50kV | 1台 |
注：1.无局放工频耐压试验装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品参数
YDQ(W)-10kVA/50kV无局放试验变压器:特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。
|
额定容量 |
10kVA |
输入电压 |
0~200V |
|
输出电压 |
0~50kV |
电压精度 |
＜AC 1.0 % |
|
输出电流 |
100mA |
绝缘介质 |
SF6 |
|
电源失真度 |
＜3% |
额定电压下系统局放量 |
≤3PC |
|
外形尺寸 |
Φ 350×1120（mm） |
重量 |
58kg |

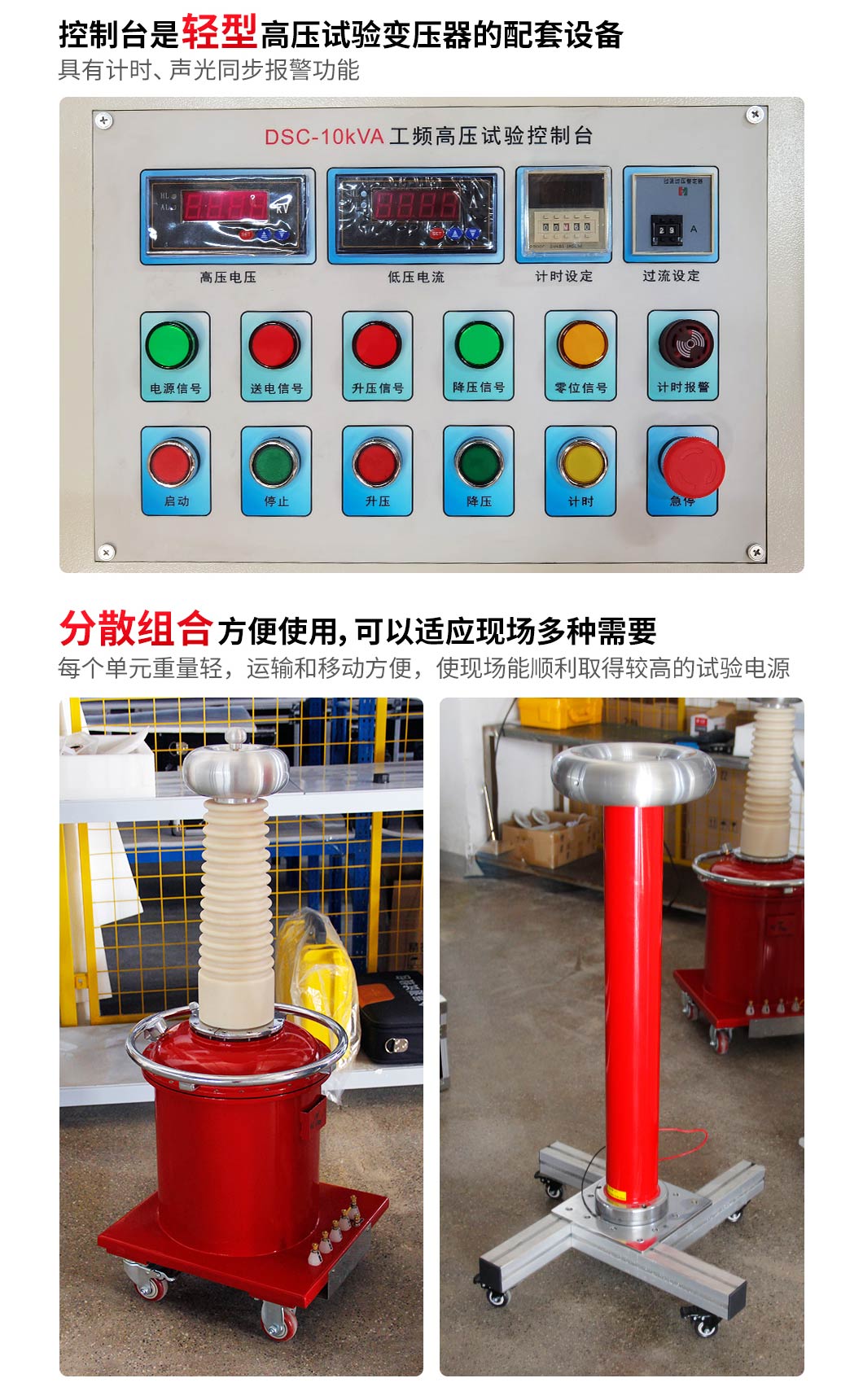

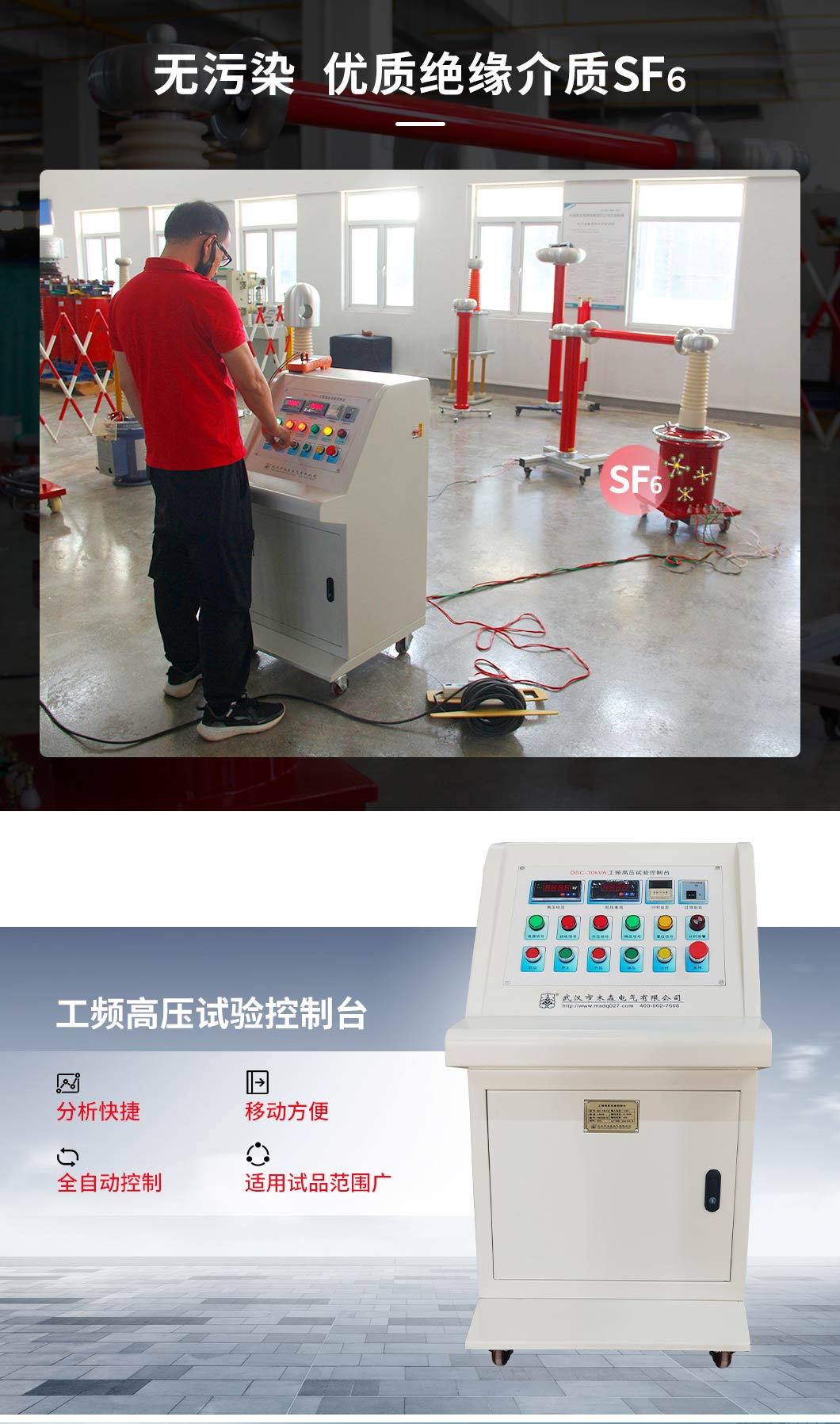

ZX-10kVA/220V调压器控制箱:
1、控制台为专用高压试验调压操作台，配有零位启动，停止按钮；电压，电流表指示，时间继电器控制时间并报警。
2、操作电压连续可调，波形无失真和畸变。
3、具有零位功能、过流、击穿保护功能。
4、报警有声响及灯光提示
5、试验结束，降压回零，手动降压
|
额定容量 |
10kVA |
输入电压 |
220V±10% |
|
输出电流 |
50A |
输出电压 |
0~250V |
|
外形尺寸 |
560×440×730（mm） |
重量 |
52kg |
MSLB-10kVA/200V无局放隔离滤波变压器:主要结构为隔离变压器及离波装置为一体，可以有效摒除电源中存在的杂波及各种干扰。
|
输入电压 |
200V |
输出电压 |
200V |
|
额定容量 |
10kVA |
空载损耗 |
≤5% |
|
波形畸变度 |
≤5% |
额定电压下系统局放量 |
≤3PC |
|
外形尺寸 |
460×360×530 （mm） |
重量 |
47kg |

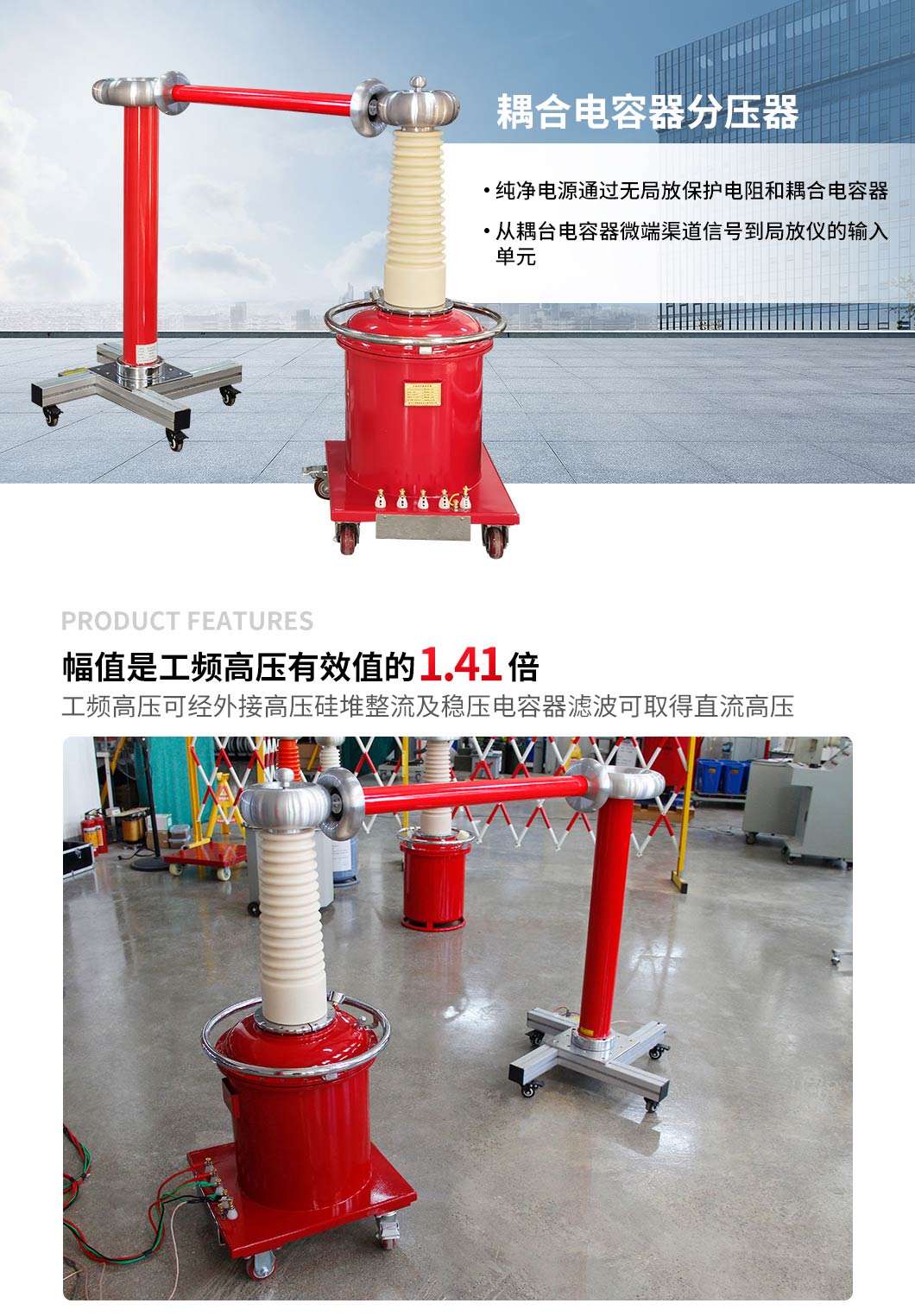

OWF-50kV/300pf无局放耦合电容器（自带分压功能） :
|
电压等级 |
50kV |
电压比 |
1000：1 |
|
精度 |
1.5级 |
额定电压下系统局放量 |
≤3PC |
| 外形尺寸 | Φ 360×700 （mm） | 重量 | 10Kg |
BZD- 50kV 无局放保护电阻:
|
电压等级 |
50kV |
电阻值 |
20KΩ |
|
表面承受爬电 |
100kV |
重量 |
约 3Kg |
产品图集

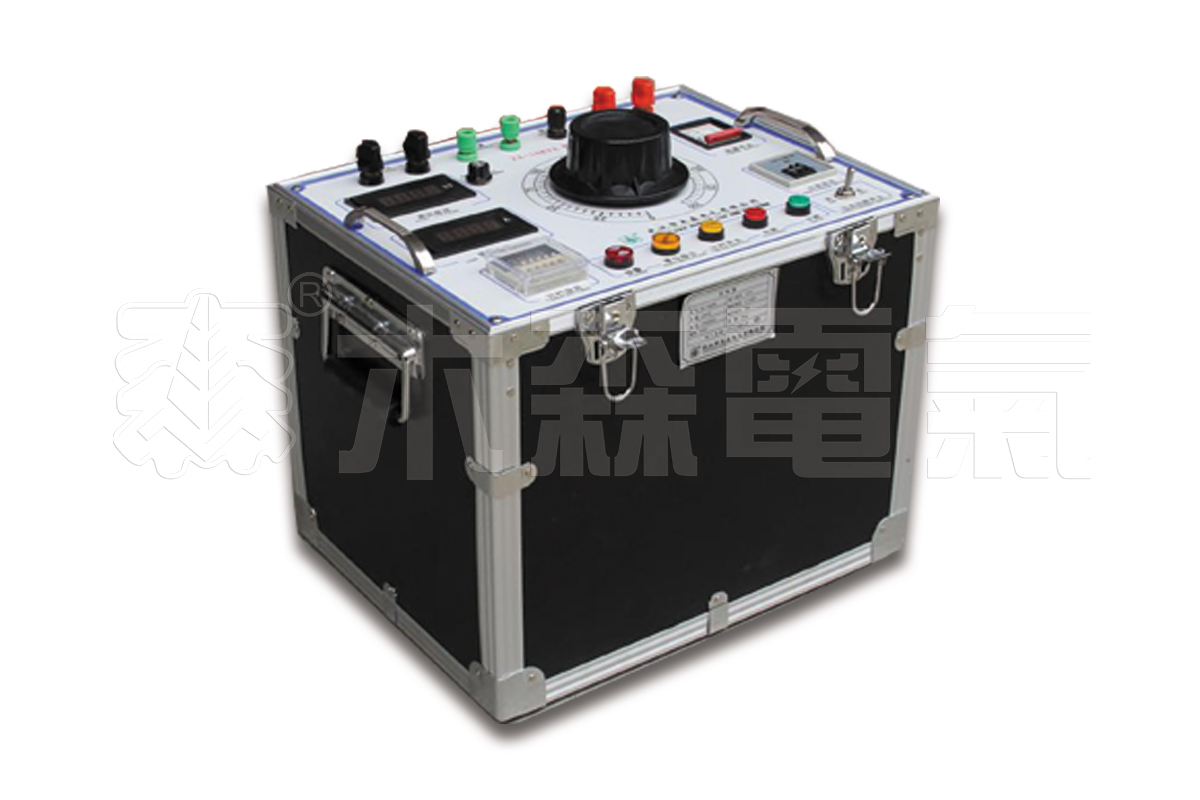

-10kVA-50kV/控制箱.jpg) 控制箱 |

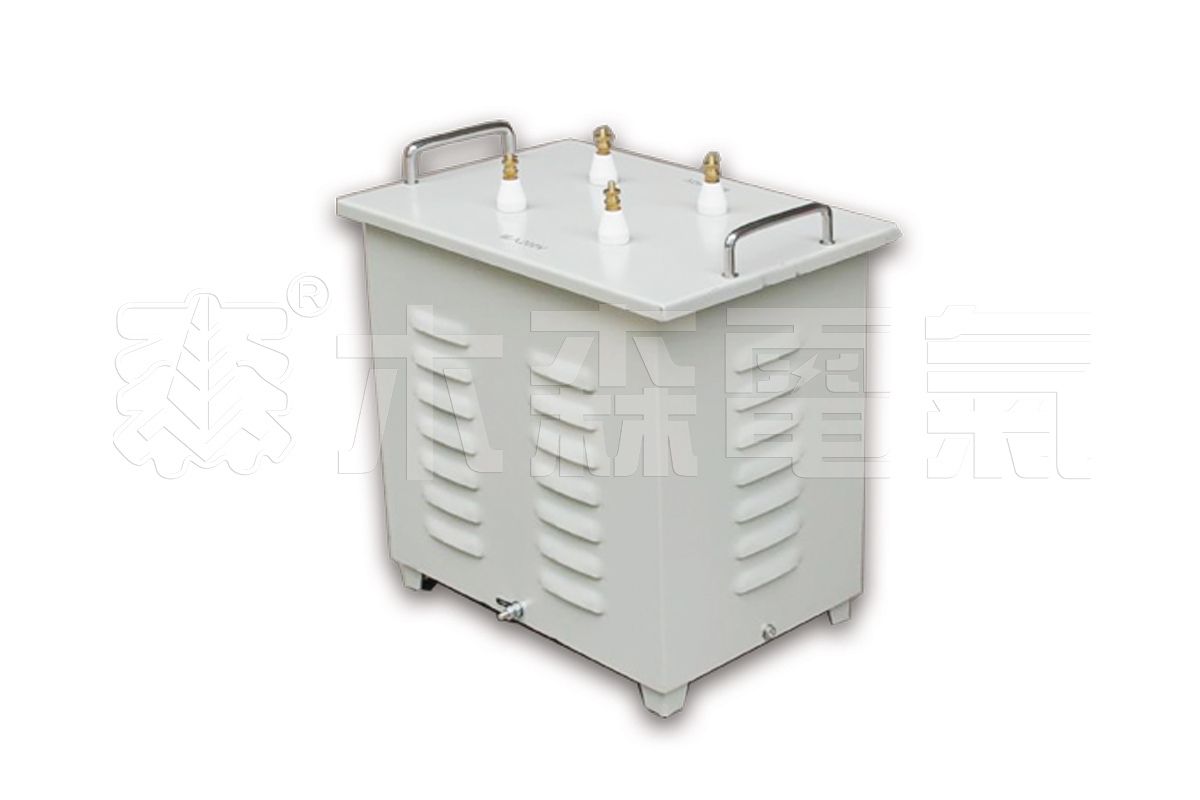

-10kVA-50kV/耦合电容.jpg) 耦合电容 |

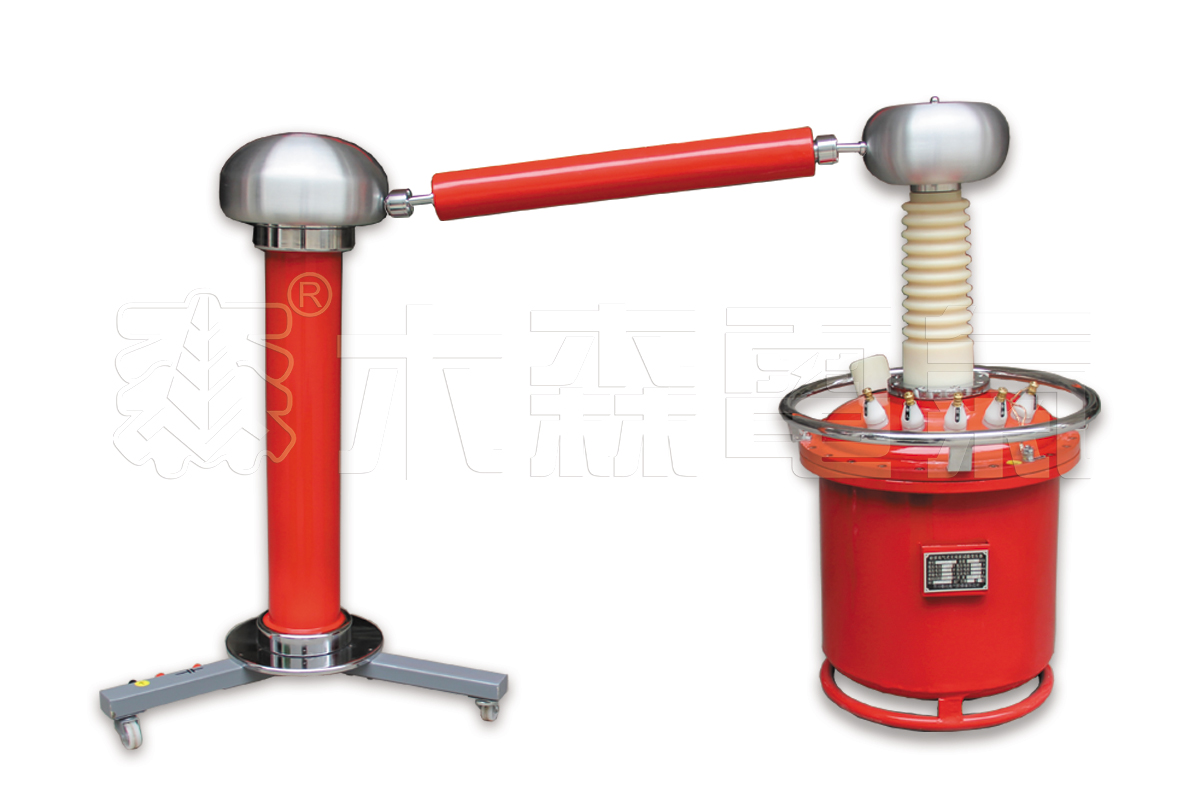

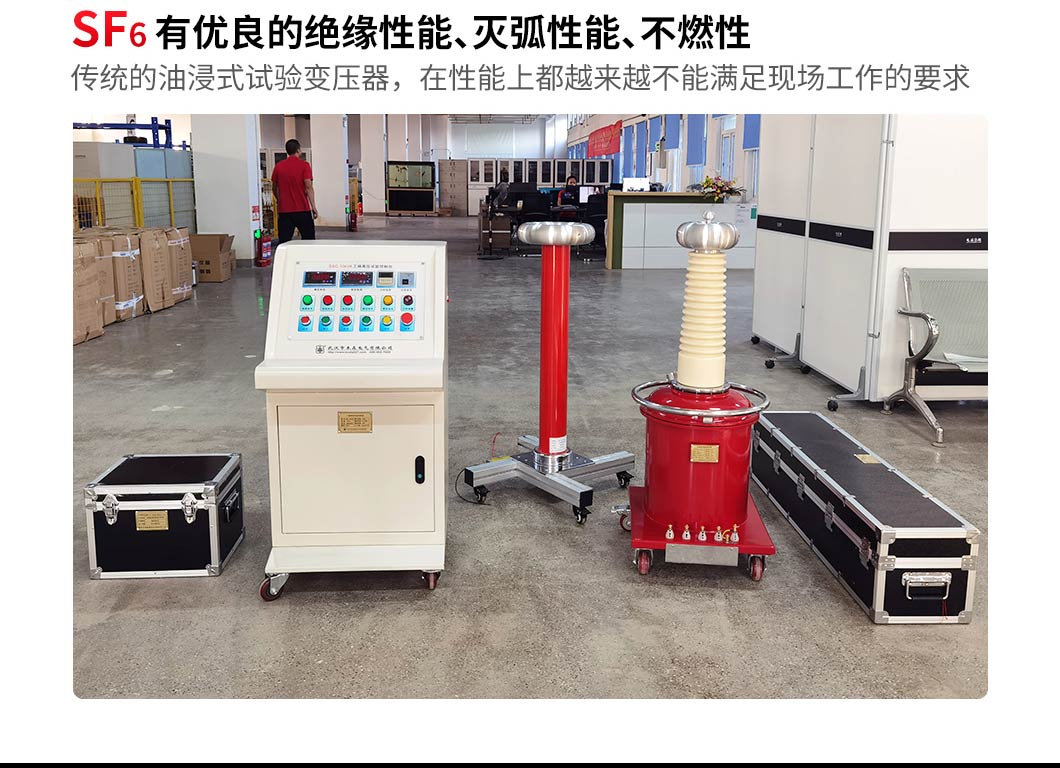

-10kVA-50kV/无局放全套.jpg) 无局放全套 |
无局放全套 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
营业执照 |
产品专利 |
ISO质量管理体系认证证书 |
售后保障
1、保修期内我们对所销售的设备三月包换。
2、我们售出的设备三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
