产品简介
目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
MS-300D大地网接地电阻测试仪:变频交流电源采用微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
性能特点：
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品参数
1、接地阻抗技术指标：
| 测量范围 | 0～200Ω（含电流桩阻抗） |
| 分辨率 | 0.001Ω |
| 测量误差 | ±（读数×1％+0.005Ω） |
| 最大输出电压 | AC 400V (45Hz、55Hz，双频，正弦波) |
| 最大输出电流 | AC 5A (负载为5Ω～80Ω输出5A，小于5Ω输出2A) |
| 电流输出档位 | 5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档 |
| 抗干扰能力 | 抗工频50Hz电压10V |
| 测量线要求 | 电流线铜芯截面积≥1.5mm2 电压线铜芯截面积≥1.0mm2 |
| 供电电源 | AC 220V±10％，50Hz |
| 尺寸/重量 | 长宽高（mm）295×340×310/30kg |
2、土壤电阻率技术指标
| 测量范围 | 0~1000Ω·m（欧姆·米） |
| 测量精度 | ±2% |
| 分辨率 | 0.01Ω·m |
产品图集
|
|
|
 |
 |
 |

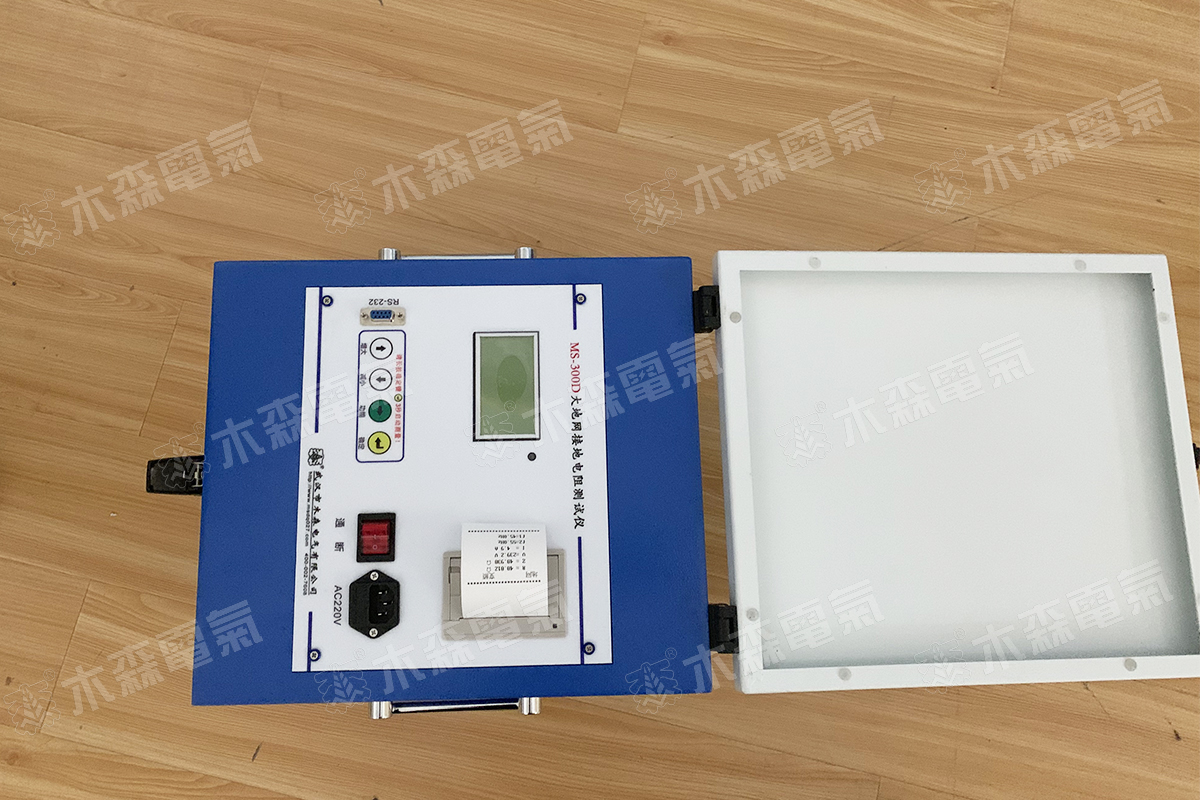

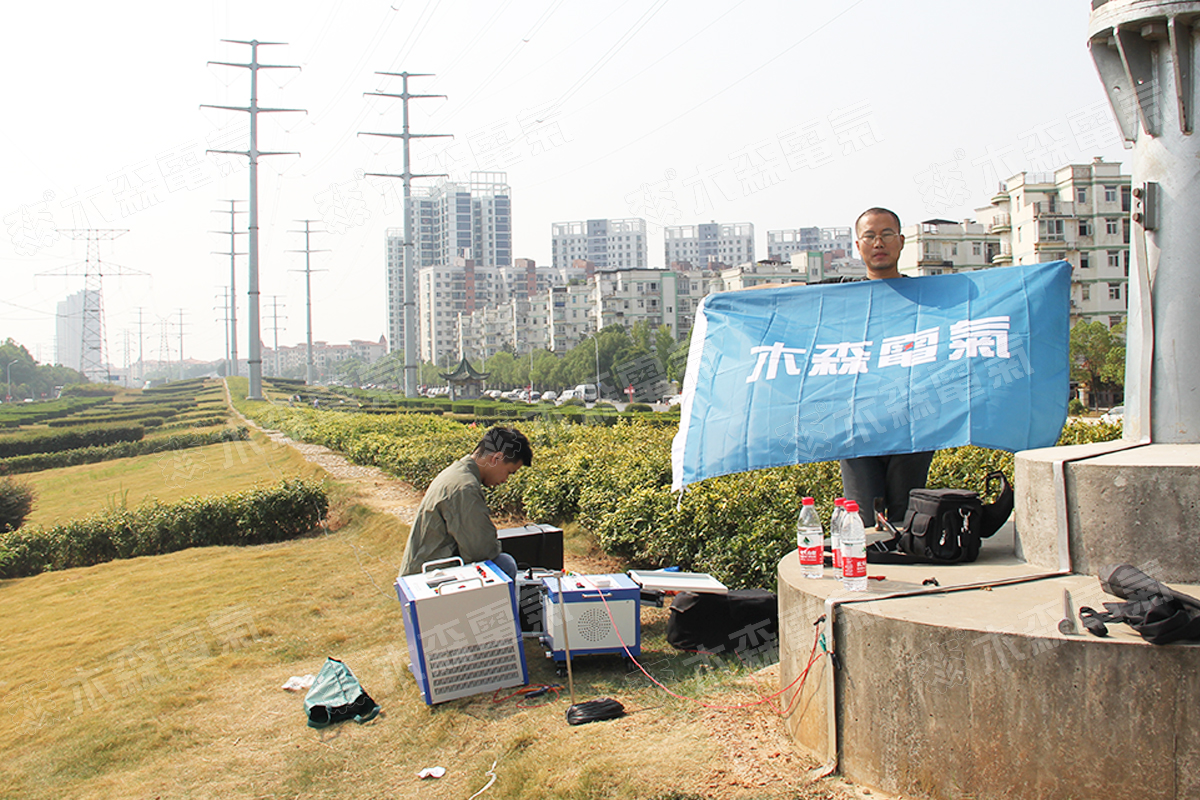

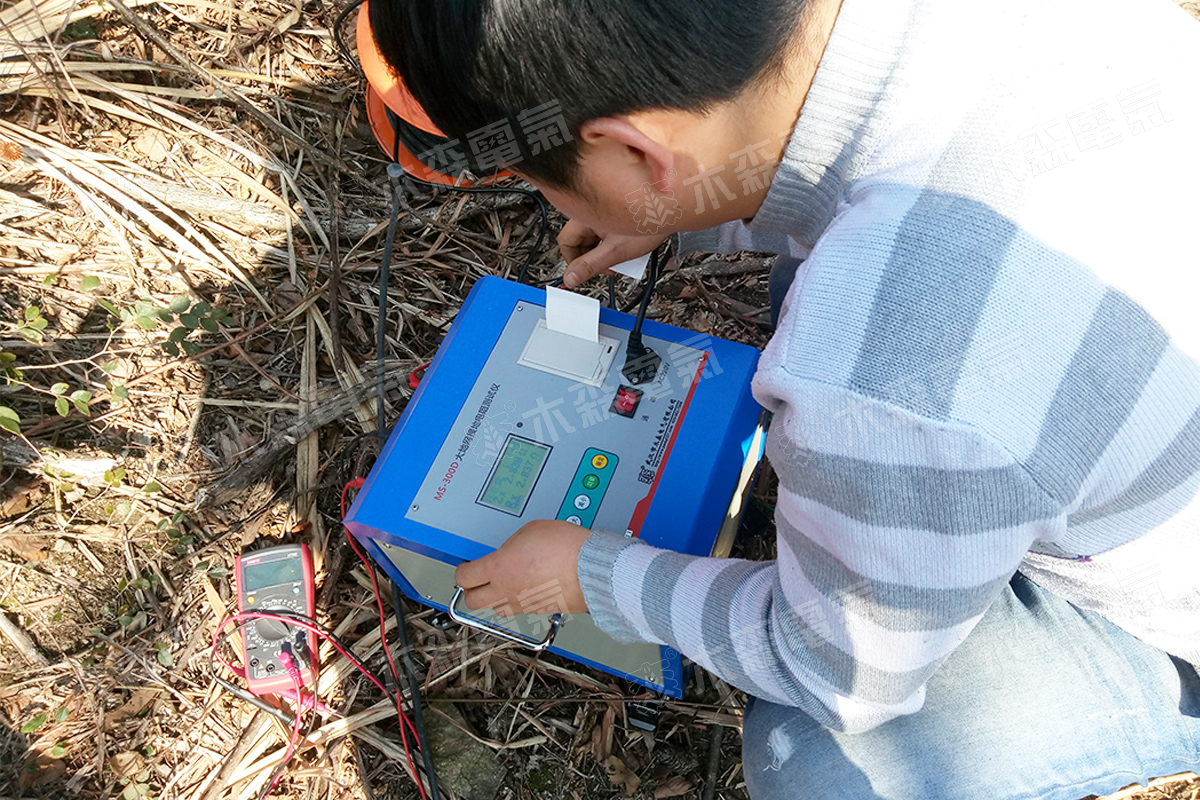

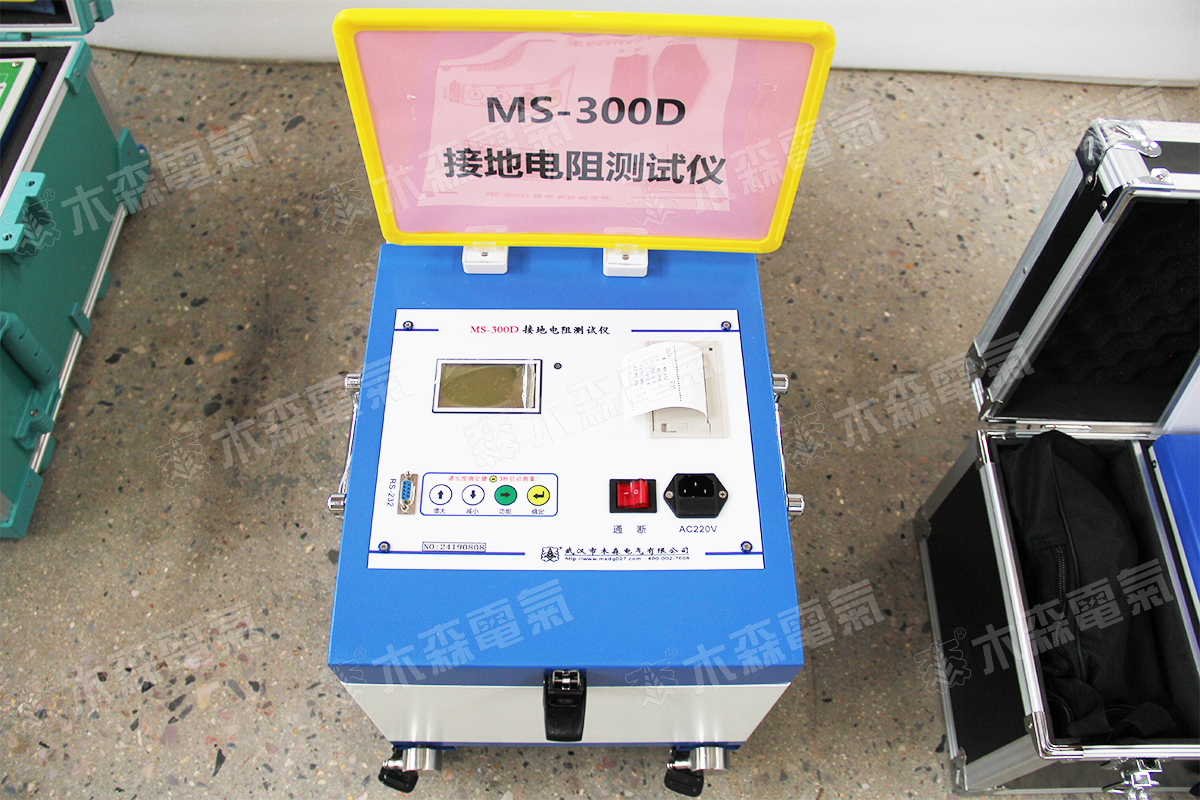

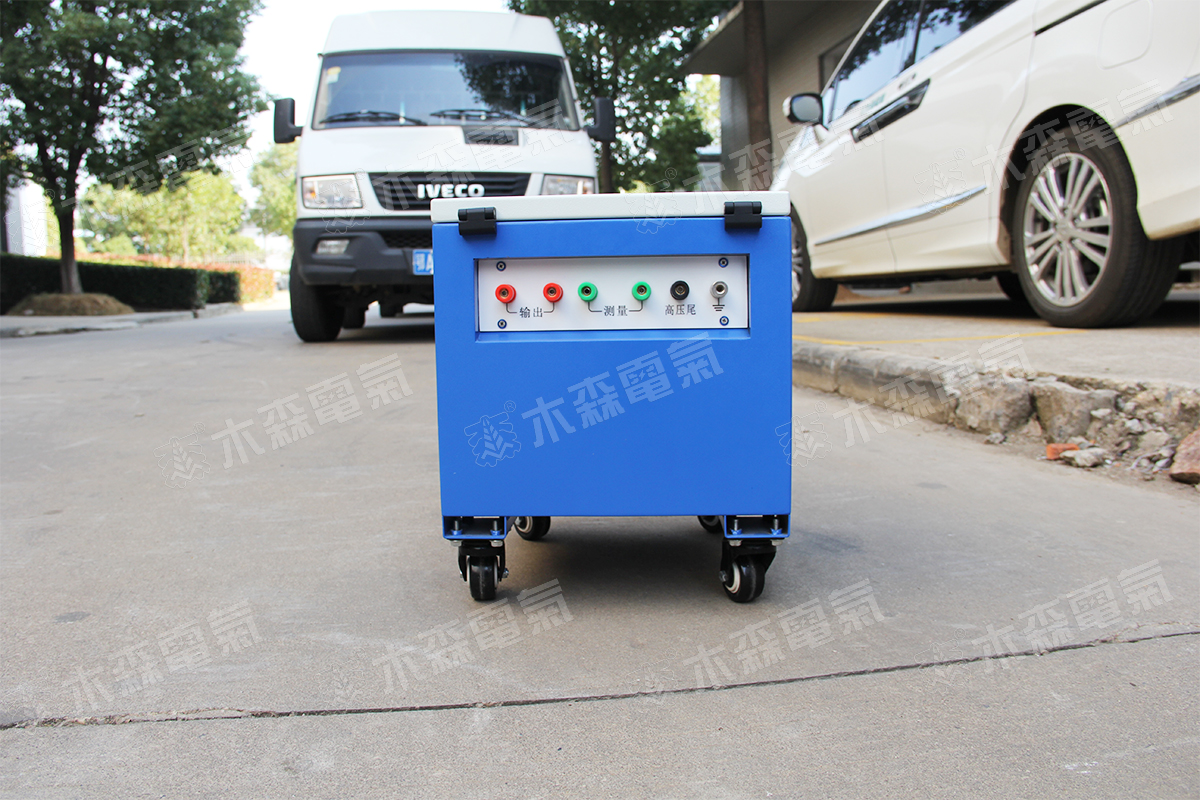

产品实物图
 |
 |
 |
 |
 |
 |
产品证书
 |
 |
 |
|
营业执照 |
产品专利 |
ISO质量管理体系认证证书 |
