抗干扰介损自动测量仪
关于产品购买、技术维护等服务，欢迎致电！联系我们
产品简介
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
MS-101 抗干扰介损自动测量仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
性能特点：
变频电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
过流保护功能，在试品短路或击穿时仪器不受损坏。
内附标准电容和高压电源，便于现场测试，减少现场接线。
仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
  |
|||
| A 款（CVT） | B 款（CVT 变比/LCR） | C 款（绝缘电阻） | D 款(定制款） |
| 四通道/正反同测/中英文 程序任意切换/CVT 功能 |
四通道/正反同测/中英文 程序任意切换/CVT 变比 极性误差/LCR 功能 |
四通道/正反同测/中英文 程序任意切换/CVT 变比 极性误差/LCR 功能/绝缘电阻功能 |
可订制功能，内部电压最高 可达 12kV、外施高压等 |
注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品参数
| 测量范围 | 电容值：3pF～60000 pF/10kV 60pF～1μF/0.5kV | ||||
| 最大误差 | 电容精度：±（1.0%×读数±1 pF） 介损精度：±（1.0%×读数±0.04% |
||||
| 分辨率 | 电容分辨率：最小可分辨0.001 pF 介损分辨率：最小可分辨0.00 |
||||
| 试验电流范 | 10μA～5A | ||||
| 内施高压 | 设定电压范围：0.5～10kV，最大输出电流：200m | ||||
| 试验频率 | 50Hz单频，45/55Hz自动双变 | ||||
| 供电电源 | 180V～270VAC ，50Hz / 60Hz ± 1% （市电或发电机供电） | ||||
| 工作环境 | 环境温度：0～40℃；环境湿度：≤ 90%RH，不结露 | ||||
| 方式 | 50Hz单频，45/55Hz自动双变频 | ||||
| 重量 | 27.6 kg | ||||
产品升级功能，即将下架该款产品，新款产品如下：MS-101G介损测试仪
|
|||
| A 款（CVT） | B 款（CVT 变比/LCR） | C 款（绝缘电阻） | D 款(定制款） |
| 四通道/正反同测/中英文 程序任意切换/CVT 功能 |
四通道/正反同测/中英文 程序任意切换/CVT 变比 极性误差/LCR 功能 |
四通道/正反同测/中英文 程序任意切换/CVT 变比 极性误差/LCR 功能/绝缘电阻功能 |
可订制功能，内部电压最高 可达 12kV、外施高压等 |
| 产品 | MS-101G |
| 显示屏（显示 区域） | 120*90 |
| 中英文显示 | 有 |
| 准确度 | △tgδ:±(读数*1.0%+0.040%) △C x :±(读数*1.0%+1.00PF) |
| 抗干扰指标 | 变频法 |
| 接地保护 | 有 |
| 380V接入保护 | 无 |
| 电容量范围 | 内高压：10kV Cx=(Cx1+Cx2+Cx3+Cx4)＜ 60 nF 5kV Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF 1kV Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF CVT 测试 Cx=＜300 nF Cx: 0.001p |
| CVT 变比测量 | 变比测量范围：10~10000 变比测量精度：1% 相位测量范围：0~359.999° 相位测量精度：±0.002° |
| tgδ范围 | 不限，分辨率 0.001% |
| 四通道测量 | 四个通道（可同时测量四个被试品） |
| LCR测量 | 有 |
| 正反同测 | 有 |
| 绝缘电阻测量 | 有 |
| 仪器内设接线图 | 有 |
| 内施高压 | 设定电压范围：0.5～10kV（每隔 0.1kV) 最大输出电流：200mA 升降压方式：连续平滑调节 电压精度:2% |
| 外施高压 | 最大试验电流 0.7A |
| CVT自激发低压输出 | 最大输出电压 50V,最大输出电流 40A |
| CVT变比测量 | 35～500kV 等级 CVT 装置的变比 |
| 存储器大小 | 200 组 支持U盘数据存储 |
| 测量时间 | 约 23S，与测量方式有关 |
| 输入电源 | 180V～270VAC,50Hz/60Hz±1%,市电或发电机供电 |
| 体积 | 395*325*330 约 25Kg |
产品图集

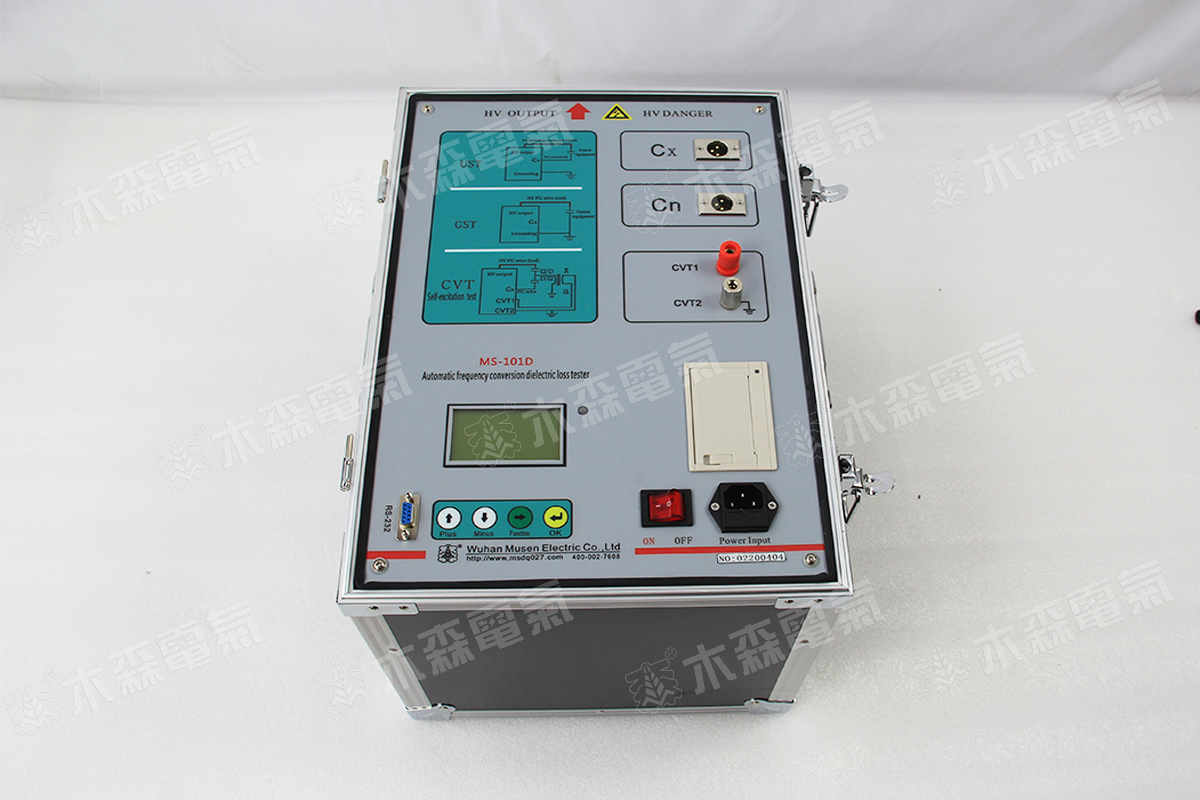

产品实物图
 |
 |
 |
 |
 |
 |
 |
 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
营业执照 |
产品专利 |
ISO质量管理体系认证证书 |
