产品简介
测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
1、检查绕组内部导线和引线的焊接质量；
2、检查分接开关各个位置接触是否良好；
3、检查绕组或引出线有无折断处；
4、检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
5、检查层、匝间有无短路的现象。
仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示，操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术，测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。技术上采用“四端”测量，消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果（选用）。体积小、重量轻、携带方便。
仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。
注：1.直流电阻测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品参数
| 测量范围 | 0～2000Ω（共六档 |
采用“四端”测量，消除引线电阻与接触引起的测量误差 有过压防护功能,能防反电动势冲击 适用于各类电力变压器、互感器绕组 感性低阻值电阻的测量与分析 |
| 测试电流 | 5A（20mΩ、200mΩ）、2A（2Ω）、0.2A（20Ω）、 0.02A（200Ω）、0.002A（2000Ω |
|
| 分辨率 | 1μΩ（20mΩ档）、10μΩ（200mΩ档）、0.1mΩ（2Ω档） 1mΩ（20Ω档）、10mΩ（200Ω档）、0.1Ω（2000Ω档） |
|
| 准确度 | 1mΩ～2000Ω（±0.2 % RDG +2d） | |
| 整机功耗 | ≤30W | |
| 温度与湿度 | 0℃～40℃ ≤ 85%RH | |
| 尺寸重量 | 350mm(L)×260mm(W)×140mm(D) 重量：约3kg |
| 测试电流 | 自动、<20mA、40mA、200mA、1A、5A、10A |
电流档位多，测量范围宽，可根据负载自动选择 择电流，适合中小型变压器和电压互感器的直流电阻测量 保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠 具有声响放电报警，放电指示清晰，减少误操作 高速单片机控制，自动化程度高，具有自动放电和放电报警功能 |
| 测量范围和准确度 | 10A：0.2mΩ～800mΩ 5A：2mΩ～2Ω 1A：5mΩ～10Ω 200mA：100mΩ～50Ω 40mA：500mΩ～250Ω ±(0.2%+2字) <20mA：50Ω～100KΩ ±(0.5%+2字) |
|
| 最小分辨率 | 0.1μΩ | |
| 液晶显示器 | 液晶显示器 电阻显示有效数字为4 位 | |
| 数据存储 | 1000组 | |
| 工作环境 | 相对湿度: <80%RH，不结露 环境温度: -20℃～40℃ | |
| 电源 | AC 220V±10V，50Hz±1 Hz 保险管 2A | |
| 最大功耗 | 200W 可选配电池12.3V/7800mAH) | |
| 尺寸重量 | 360*290*170（mm） 7.2Kg |
| 输出电流 | 自动选择电流（最大20A） |
仪器输出电流大且自动选择电流操作简便。 三通道测量，实时采集，同时测量三个电阻值， 并计算三相电阻不平衡度 既可以三相同时测量，也可以按传统方式单通道测量 同时具备温度换算功能，使用方便 |
| 量程范围 | 0～100Ω | |
| 准确度 | 0.2%±2 | |
| 最小分辨率 | 0.1μΩ | |
| 环境湿度 | ≤80%RH，无结露 | |
| 工作电源 |
|
|
| 尺寸重量 | 长400mm*宽340mm*高195mm 8kg |
| 输出电流 | 20A、10A、5A、2A、100mA、<5mA六档测试 |
6档输出电流选择，最大电流为20A，最小电流<5mA 适合更多类型变压器和互感器的直流电阻的测量。 仪器测量范围比较宽(从100μΩ到100KΩ)。 响应速度更快，可在测量状态直接转换有载分接开关 |
| 交流电压输出 | 100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） 5mΩ～10Ω (2A） 100mΩ～200Ω (100mA) 200Ω～100kΩ (<5mA) |
|
| 准确度 | 0.2%±2μΩ | |
| 分辨率 | 0.1μΩ | |
| 工作温度 | 0～40℃ | |
| 环境温度 | ≤90%RH，无结露 海拔高度：≤1000米 | |
| 工作电源 | AC220V±10%，50HZ±1HZ | |
| 尺寸重量 | 400mm*340mm*195mm 8.6kg |
| 输出电流 | 三相测试： 20A+20A；10A+10A； 5A+5A；1A+1A； 200mA+200mA；20mA+20mA； 单相测试： 40A；20A；10A； 5A；1A；200mA；20mA； |
适应于测量变压器、互感器等感性电阻。 高低压串激磁的方法进行测试 仪器内部自动连结绕组的助磁回路 可快速准确测试低压绕组的直流电阻。 设有三通道测试功能，自动计算三相不平衡率 |
| 量程范围 |
三相测试：
20A+20A：0.5mΩ～0.3Ω； 10A+10A：1mΩ～0.6Ω； 5A+5A：2mΩ～1.2Ω； 1A+1A：10mΩ～6Ω； 200mA+200mA：100mΩ～30Ω； 20mA+20mA：10Ω～200Ω； 单相测试： 40A：0.25mΩ～0.5Ω； 20A：0.5mΩ～1Ω； 10A：1mΩ～2Ω； 5A：2mΩ～4Ω； 1A：10mΩ～20Ω； 200mA：100mΩ～100Ω； 20mA：10Ω～20KΩ； |
|
| 精确度 | ±(0.2%+2个字) | |
| 最小分辨率 | 0.1μΩ | |
| 工作温度 | -10～40℃ | |
| 环境湿度 | ≤80%RH，无结露 | |
| 工作电源 | AC220V±10%，50Hz±1Hz | |
| 尺寸重量 | 长428mm*宽350mm*高230mm 12.8kg |
产品图集

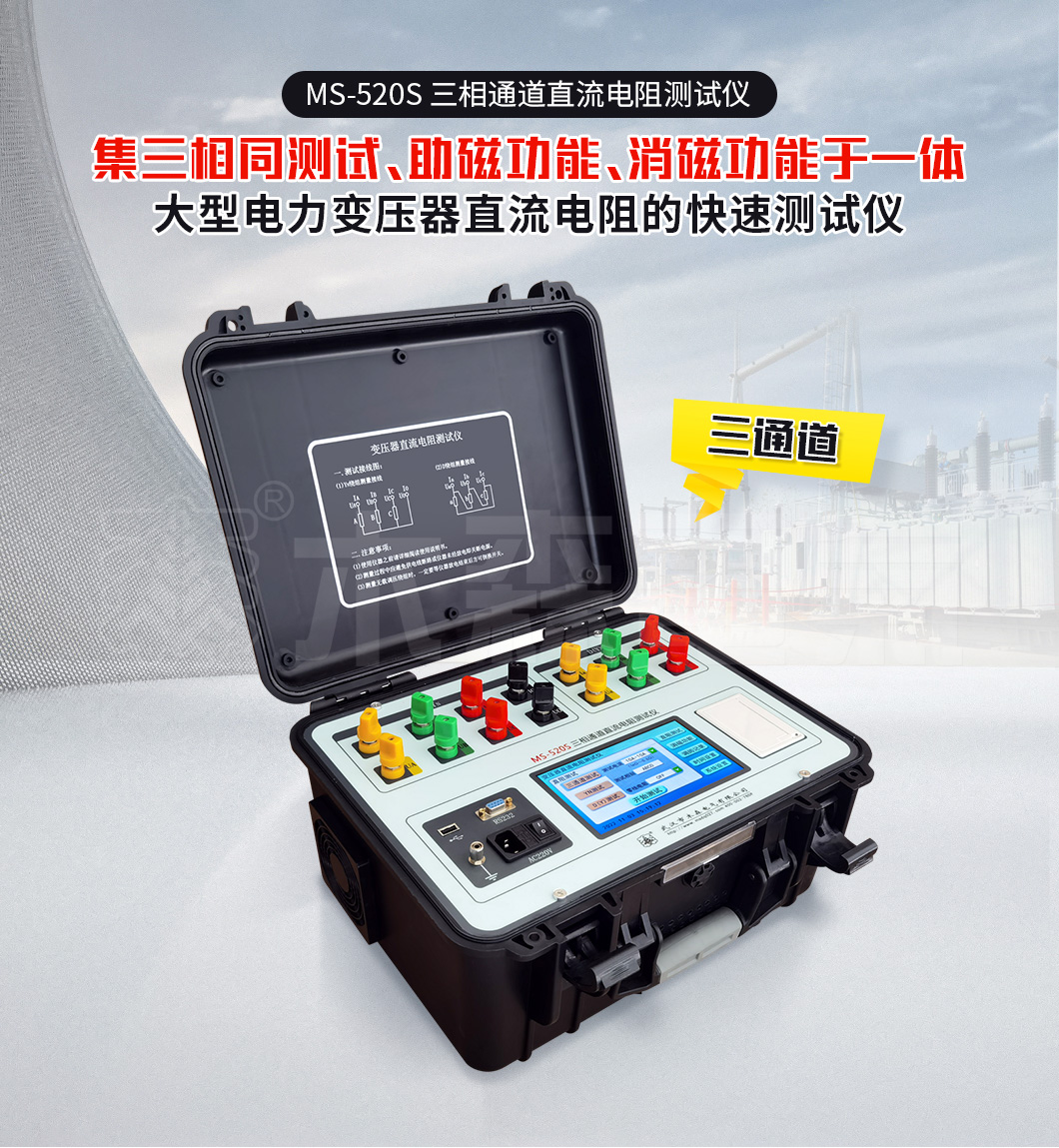

/images/MS-520S-三通道直流电阻测试仪_01.jpg)
