产品简介
电缆故障测试仪：我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。
声磁数显同步定点仪：产品配合路径探测接收机（即下节详述的“声磁数显同步定点仪”）能可靠地探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。
电缆路径查找信号发射器：产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。
操作箱试验变压器（以下称“高压试验电源”）是由高压试验变压器和控制箱两部分组成。其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。
注：1.电缆故障测试系统产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品参数
电缆故障测试仪
| 采样方法 | 低压脉冲法、冲击闪络法、速度测量法 |
| 采样速率 | 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz |
| 脉冲宽度 | 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs |
| 波速设置 | 交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定 |
| 冲击高压 | 40kV及以下 |
| 波形分析 | 所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位 |
| 波形处理 | 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上 进行同屏对比和叠加对比，可自动判断故障距离 |
声磁数显同步定点仪
| 输出功率 | 在负载电阻为10Ω时，输出功率大于30W，并且连续可调 |
| 工作频率 | 15kHz |
| 工作方式 | 断续（重复周期1Hz/秒），等幅，调幅（调制频率400～1000Hz）等幅输出适合差拍式接收机 调幅输出适合直放式倍压检波接收机 |
| 保护功能 | 具有自动过热、过载保护功能，可连续工作8小时以上 |
电缆路径查找信号发射器
| 数显距离 | 最大500米，最小0.1米 |
| 误差 | 粗测误差小于10%，定点误差为零 |
| 电磁通道 | 电磁通道增益≥110dB 电磁通道接收机灵敏度≤5μV |
| 声音通道 | 声音通道音频放大器增益≤120dB |
| 声电同步 | 即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或满亮(500.0米)。 同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰 |
| 传感器 | 声波传感器探头换成15kHz电磁传感探头时，可作电缆路径和电缆埋设深度的精确探测 |
操作变压器
| 规格 | 容量（kVA） | 高压输出电压（kV） | 高压输出电流（mA） | 低压输入 | 变比 | |
| V | A | |||||
| 1.5kVA/50kV | 1.5 | 50 | 30 | 200 | 7.5 | 500 |
| 3kVA/50kV | 3 | 50 | 60 | 200 | 15 | 500 |
| 5kVA | 5 | 50 | 100 | 200 | 25 | 500 |
| 5 | 100 | 50 | 200 | 1000 | ||
| 10kVA | 10 | 50 | 200 | 220/380 | 50/26 | 500 |
| 10 | 100 | 100 | 200/380 | 1000 | ||
注：1.电缆故障测试系统产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品图集

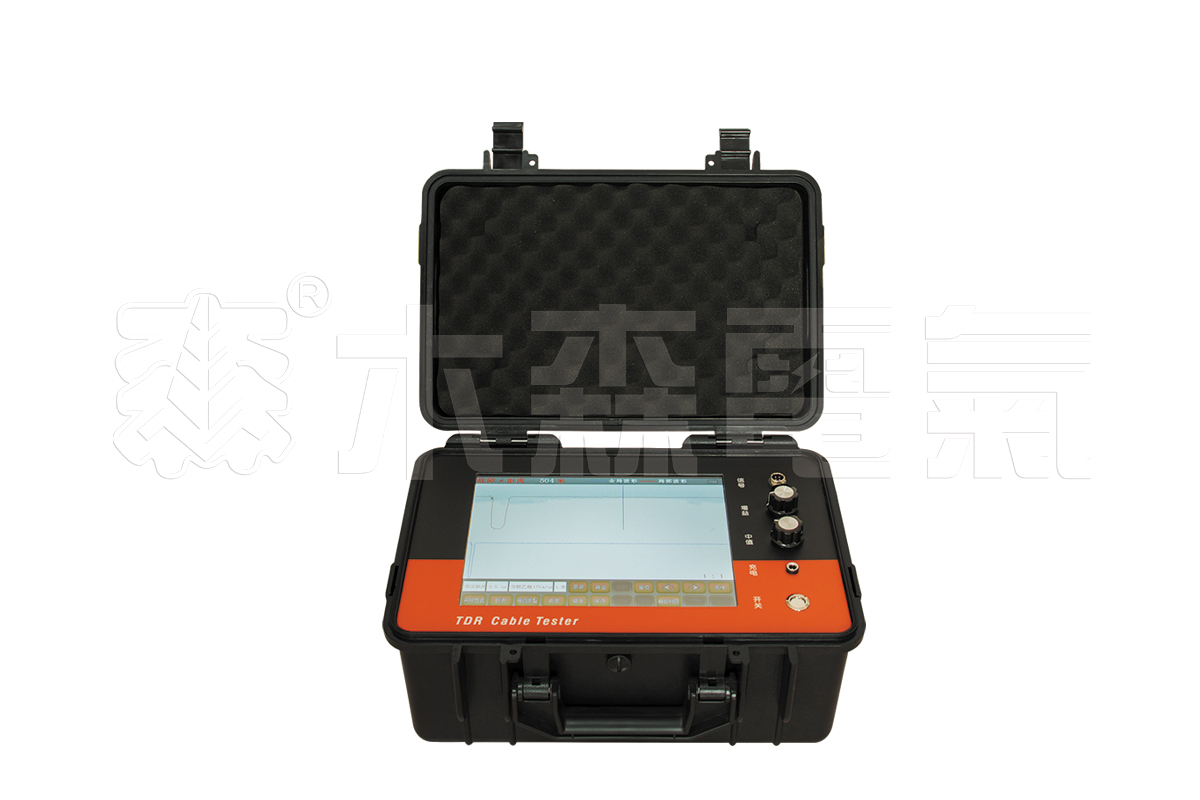

 电缆故障测试仪 |
电缆路径查找信号发射器 |

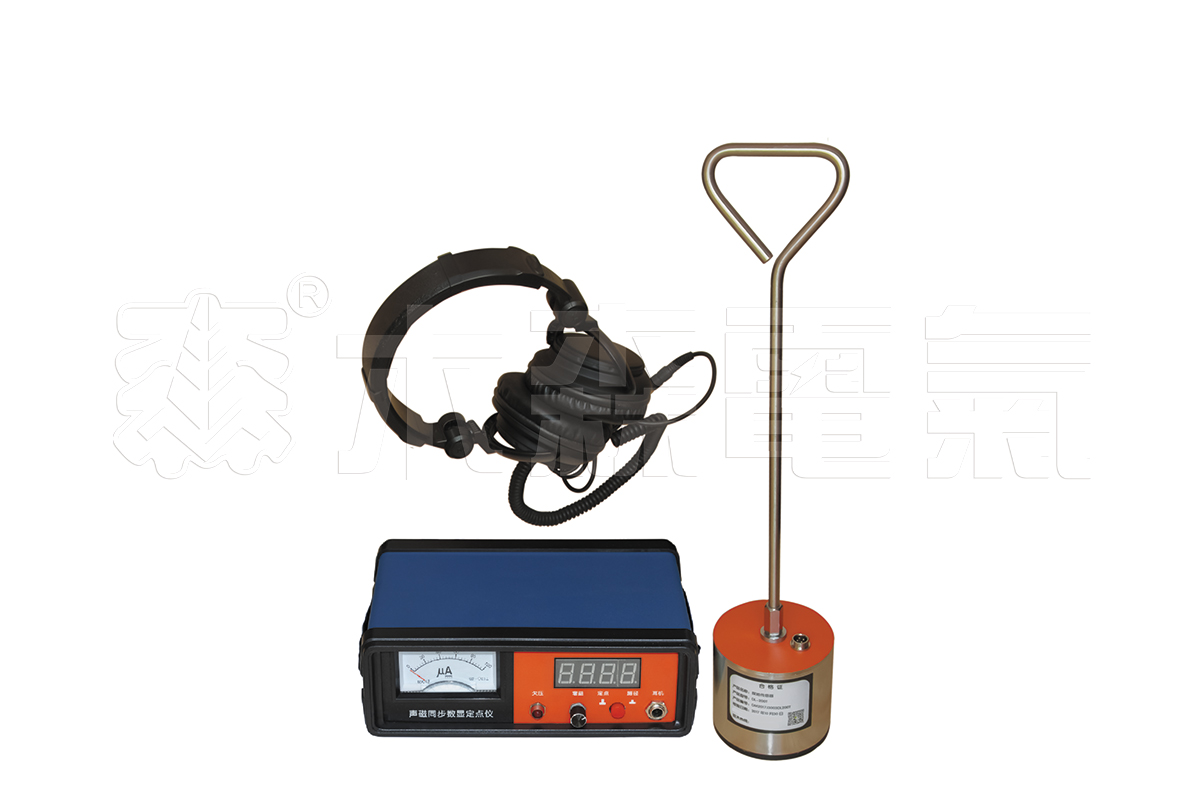

 声磁同步数显定点仪 |
操作箱变压器 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
产品证书
 |
 |
 |
|
营业执照 |
产品专利 |
ISO质量管理体系认证证书 |
注：1.电缆故障测试系统产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
售后保障
1、保修期内我们对所销售的电缆故障测试系统三月包换。
2、我们售出的电缆故障测试系统三年免费维护、长期提供备品备件。
3、保修期内电缆故障测试系统软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
