产品简介

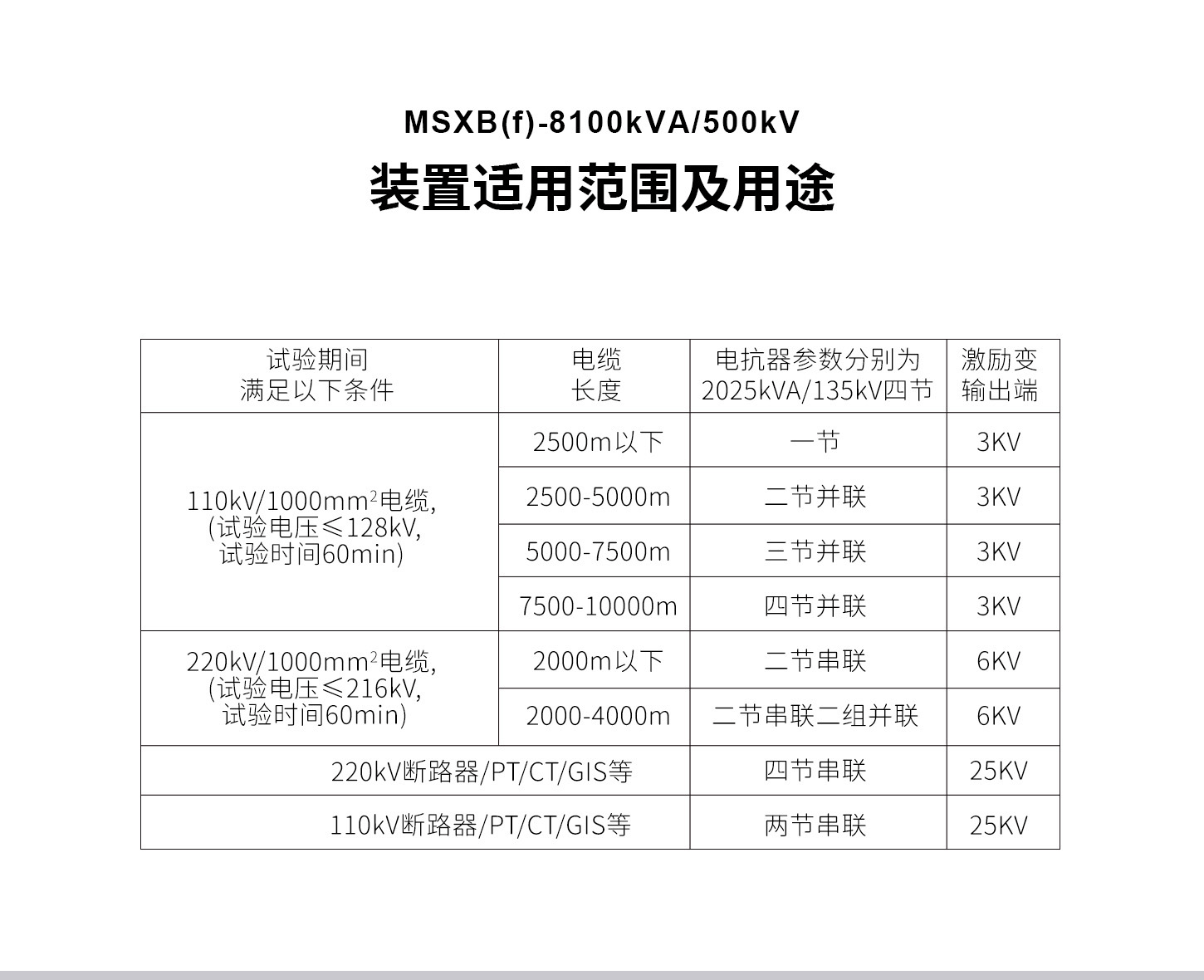

MSXZ(f)-8100kVA/500kV变频串联谐振试验装置：该装置主要针对110kV、220kV，1000mm2电缆交流耐压试验，110kV、220kV 及以下断路器、GIS、PT、CT、绝缘子试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
|
被试品 |
电容量 |
试验频率 |
试验电压 |
试验时间 |
|
1000mm2,110kV电缆交流耐压试验，长度10km |
≤2.31uF |
30-300Hz |
128kV |
|
|
1000mm2,220kV电缆交流耐压试验，长度4km |
≤0.688uF |
30-300Hz |
216kV |
|
|
220kV 及以下断路器、GIS（5 个间隔）、PT、CT、绝缘子 |
30-300Hz |
460kV |
1min |
|
|
110kV 及以下断路器、GIS（10 个间隔）PT、CT、绝缘子 |
30-300Hz |
265kV |
1min |
我公司变频串联谐振试验装置主要功能及其技术特点：
1、设备具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、DSP平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。
|
序号 |
名称 |
规格 |
数量 |
|
1 |
激励变压器 |
MSB-200kVA/3/6/25kV/0.4kV |
1台 |
|
2 |
变频电源 |
MSXZ-f-200kVA/0.4kV |
1台 |
|
3 |
高压电抗器 |
MSDK-2025kVA/135kV |
4台 |
|
4 |
电容分压器 |
FRC-500kV/500pF |
1套 |
|
5 |
内部连接线 |
|
1套 |
 |
 |
 |
 |
|
变频电源 |
高压电抗器 |
激励变压器 |
分压器 |
产品参数
变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。
MSXZ(f)-8100kVA/500kV变频串联谐振试验装置：该装置主要针对110kV、220kV，1000mm2电缆交流耐压试验，110kV、220kV 及以下断路器、GIS、PT、CT、绝缘子试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | MSB-200kVA/3/6/25kV/0.4kV | 1台 |
| 2 | 变频电源 | MSXZ-f-200kVA/0.4kV | 1台 |
| 3 | 高压电抗器 | MSDK-2025kVA/135kV | 4台 |
| 4 | 电容分压器 | FRC-500kV/500pF | 1套 |
| 5 | 内部连接线 | 1套 |
设备主要配置：
激励变压器MSB-200kVA/3/6/25kV/0.4kV
|
额定容量 |
200kVA |
|
输入电压 |
0～400V，单相 |
|
输出电压 |
3kV；6kV;25kV |
|
结构 |
油浸式 |
|
重量 |
1800kg |
变频电源MSXB(f)-200kVA/0.4kV
|
额定输出容量 |
200kVA |
|
工作电源 |
三相 380V±5  ，50Hz |
|
输出电压和电流 |
0～400V，最大电流 625A |
|
输出频率 |
20～300Hz，频率调节细度 0.1Hz，不稳定度＜0.05 |
高压电抗器MSDK-2025kVA/135kV
|
额定容量 |
2025kV |
|
额定电压 |
135kV |
|
额定电流 |
15A（有效值 |
|
电感量 |
40H/单节 |
|
品质因素 |
Q≥30 (f=45Hz) |
|
结构 |
油浸式 |
|
重量 |
2000kg |
电容分压器FRC-500kV/500pF
|
额定电压 |
500kV |
|
高压电容量 |
500pF |
|
介质损耗 |
tgσ≤0.5% |
|
分压比 |
6000：1 |
|
测量精度 |
有效值1.5级 |
产品图集
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
ISO质量管理体系认证证书 |
注：1.变频串联谐振试验装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
售后保障
1、保修期内我们对所销售的设备三月包换。
2、我们售出的设备三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
