高压发生设备-540kVA/270kV变频串联谐振装置

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSXZ(f)540kVA/270kV高压发生设备-变频串联谐振装置

产品别称:

高压发生设备-540kVA/270kV变频串联谐振装置

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

该装置主要针对于10kV、35kV、110 kV电缆、110kV主变、GIS、断路器的交流耐压试验

产品说明书 产品证书 行业标准

解决方案 :

产品简介


变频串联谐振系列:适用于大容量、高电压电气设备的交接和预防性试验
串联谐振装置以全新的、创新的技术完成各种试验,减少所需电源容量,同时克服传统谐振仅能满足一根电缆3小时的极限工作时间,专利技术设计保证工程现场多根电缆连续耐压的需求。满足不同等级电压试验,电抗器采用多只分开设计,可根据现场试验需求任意组合。


MSXZ(f)-540kVA/270kV串联谐振装置该装置主要针对于10kV、35kV、110 kV电缆、110kV主变、GIS、断路器的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。串联谐振装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

被试品
电容量
试验频率
试验电压
试验时间
110kV断路器、GIS

30-300Hz
265kV
1min
110kV/400mm2电缆0.7km
≤0.115uF
30-300Hz
128kV
60min
110kVA/80000kVA主变全绝缘
≤0.02uF
45-65Hz
160kV
1min
10kV/300mm2电缆8km
≤3.004uF
30-300Hz
17.4kV
60min
35kV/300mm2电缆4km
≤0.778uF
30-300Hz
52kV
60min


我公司串联谐振装置主要功能及其技术特点:
1、串联谐振装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。
3、装置具有三种工作模式全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、DSP平台技术,根据用户需要增减功能和升级,人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。

序号 名称 规格 数量
1 激励变压器 MSB-15kVA/4/8/16kV/0.4k 2台
2 变频电源 MSXZ-F -30kW/220/380 1台
3 高压电抗器 MSDK-54kVA/27kV 10台
4 电容分压器 FRC-270kV/1000pF 1套
5 补偿电容器 MSBC-160kV/5000pF 1套
6 内部连接线   1套



变频电源
高压电抗器
励磁变压器
270kV分压器

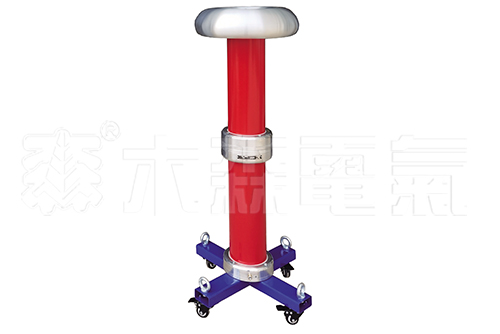

补偿电容器系列-160kV
变频电源
高压电抗器
激励变压器
分压器
补偿电容器




注:1.串联谐振装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数


序号 名称 规格 数量
1 激励变压器 MSB-15kVA/4/8/16kV/0.4kV   2台
2 变频电源 MSXZ-F -30kW/220/380V  1台
3 高压电抗器 MSDK-54kVA/27kV 10台
4 电容分压器 FRC-270kV/1000pF 1套
5 补偿电容器 MSBC-160kV/5000pF 1套
6 内部连接线   1套


设备主要配置:

激励变压器MSB-15kVA/4/8/16kV/0.4kV


额定容量
15kVA
输入电压
0~400V,单相
输出电压
4/8/16kV
结构
干式
重量
约117kg

变频电源MSXZ-F -30kW/220/380V

额定输出容量
30kW
工作电源
220/380±10%V(单/三相),工频
输出电压
0~400V单相
额定输入电流
75A
额定输出电流
75A
电压分辨率
0.01kV
电压测量精度
1.5%
频率调节范围
30~300Hz  分辨率≤0.1Hz   稳定度0.1%
运行时间
额定容量下连续60min
噪声水平
≤50dB

高压电抗器MSDK-54kVA/27kV

额定容量
54kVA
额定电压
27kV
额定电流
2A
电感量
55H/单节
品质因素
Q≥30 (f=45Hz)
结构
干式
重量
约65kg

电容分压器FRC-270kV/1000pF

额定电压
270kV
高压电容量
1000pF
介质损耗
tgσ≤0.5%
分压比
3000:1
测量精度
有效值1.0级
重量
约69.5kg

补偿电容器MSBC-160kV/5000pF

额定电压
160kV
高压电容量
5000pF
重量
约65.5kg


产品图集


励磁变绕制
励磁变生产车间

励磁变检测.
励磁变生产车间

励磁变测量
电抗器生产车间

电抗器绕制
电抗器生产车间

串联谐振车间
谐振生产车间

串联谐振车间
谐振生产车间

电抗器调试
谐振生产车间

电抗器生产
​​​​​谐振生产车间

串联谐振车间
谐振生产车间

电抗器生产
​​​​​谐振生产车间

齐齐哈尔谐振交付
135-108谐振试验现场

300局放现场
300KW谐振试验现场

135-108谐振现场
135-108谐振试验现场

1620-540谐振现场
1620-540谐振试验现场

8100-500谐振
8100-500谐振试验现场
