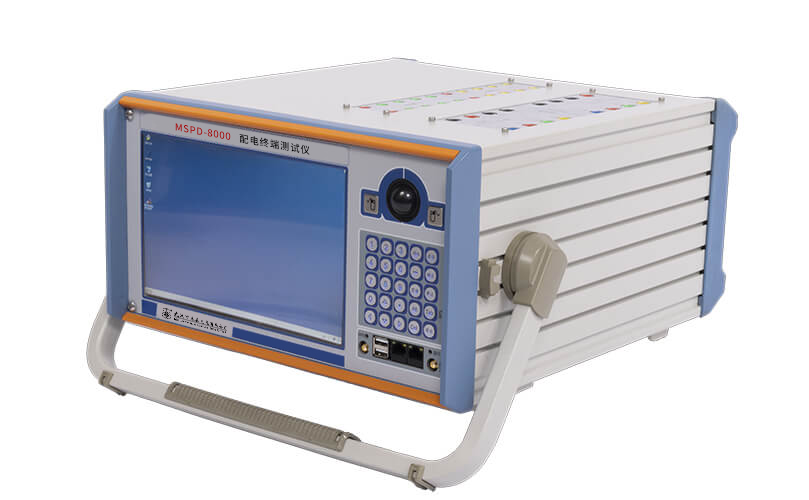

MSPD-8000配电终端测试仪
关于产品购买、技术维护等服务，欢迎致电！联系我们
产品简介
配电自动化作为智能配电网发展的重要组成部分，是提高供电可靠性、提升优质服务水平以及提高配电网精益化管理水平的重要手段，是配电网现代化、智能化发展的必然趋势。在过去的配电网自动化终端设备检测行业中，各厂商主要以独立测试仪或平台为主体产品，虽然能够满足配电网自动化终端设备检测规程，但是随着越来越多的设备投入使用，面临的问题是测试单位分散，数据缺乏联动性，导致检测数据相互孤立，无法集中管理、实时监测。
为解决配电网建设中面临的问题，提出一种基于云平台的PD-800型配电自动化终端智能检测仪，以云服务器为核心，将所有数据汇聚进行集中处理，并通过云网络对所有区域进行智能化的集中控制、成员间的交互协作，只要能入网的设备都能从云服务器上传和下载数据，实现数据统一管理。并且该平台能全自动的完成FTU、DTU、TTU的基本误差试验、影响量试验、状态量输入试验、远方控制试验、故障处理试验、数据和时钟保持试验等一系列的测试。云服务应用场景如下图所示。
配电终端测试仪产主要特点：
1、功能强大具有NTP/SNTP服务器，可以完成对时、守时功能测试；具有4电压、4电流输出和8路开入、8路开出，可全自动完成配电终端装置的基本性能、遥信防抖、录波功能、故障处理功能等各种测试，并自动生成完整的检测报告。
2、大电流线性功放输出端采用高保真、高可靠性大功率模块式线性功放，保证了从大电流到微小电流全程都波形平滑精度优良，并能实现最大电流100A的输出，方便进行电流短时过量输入试验。
3、高性能主机输出部分采用DSP控制，实现高分辨率D/A转换。输出波形精度高，失真小，线性好。保证输出精度电压电流输出精度达到0.05%。并采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，可方便的进行施工现场试验。
4、小信号输出具备一路电压模拟小信号和一路电流模拟小信号，可针对配电自动化终端的直流模拟量模数转换功能进行测试。
5、模拟主站具有配电模拟主站功能，可实现与 FTU、DTU 通信，读取保护定值参数和压板状态，并支持修改定值和投退压板。支持检测项目管理、人员权限管理、检测任务管理和配电终端案例管理。
6、录波功能可远方设定配电终端启动条件参数，通过过流故障、线路失压、零序电压、零序电流突变等，实现装置录波，进行稳态录波和暂态录波两种波形功能和性能检测。7、支持自动扫码功能可通过扫码枪自动读取FTU、DTU的二维码校验终端版本等信息。能够支持自动录入配电终端二维码信息，支持规约测试软件读取固有参数，并将二者自动进行对比，自动生成对比结果。
8、接口完整带有两个USB口和两个网口，可与计算机及其它外部设备通信。
产品参数
交流电流输出：
| 相电流输出时每相输出范围（有效值） | 0～100A |
| 输出精度 | I≤30A时，±0.05%，I＞30A时，±0.1% |
| 相电流长时间允许工作值（有效值 | 10A |
| 电流最大输出功率 | 500VA |
| 频率范围（基波） | 0~1200Hz |
| 谐波次数 | 1~24次 |
交流电压输出：
| 相电压输出（有效值） | 0～264V |
| 线电压输出（有效值） | 0～457V |
| 输出精度 | ±0.05% |
| 电压输出功率 | 50VA |
| 频率范围（基波） | 0～1200Hz |
| 谐波次数 | 1～24次 |
开关量：
注：1.配电终端测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
| 输入 | 8路开关量输入 |
| 空接点 | “1”：≤10kΩ；“0”：≥20 kΩ |
| 电位接点接入 | “0”：0～ +6V；“1”：+11 V～ +250V |
| 8路开关量输出 | 8路开出均为快速开出 |
| 遮断容量 | DC：250V／0.5 A；AC：250V／0.5 A |
| 时间测量范围 | 0.1ms～9999s，测量精度＜0.1ms。 |
| 输入电源 | AC220V±15%，50Hz±2.5Hz。 |
注：1.配电终端测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
营业执照 |
产品专利 |
ISO质量管理体系认证证书 |
注：1.配电终端测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
售后保障
1、保修期内我们对所销售的配电终端测试仪产三月包换。
2、我们售出的配电终端测试仪产三年免费维护、长期提供备品备件。
3、保修期内配电终端测试仪产软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除配电终端测试仪产的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到变频互感器综合特性测试仪修好。
7、木森电气所提供的设备专机专号，终生维修。
