  前言

  在电力工程交接试验与预防性维护中，高压设备的绝缘状态直接决定了电网投运后的安全系数。随着我国输配电网向更高电压等级、更大容量发展，传统的绝缘电阻测量和常规耐压试验，已无法满足对微弱绝缘缺陷的早期预警需求。

  局部放电作为绝缘劣化的先兆，对其进行量化检测是当前公认最有效的手段。然而，如何排除大电网环境下的杂散干扰，实现高精度的高压设备绝缘性能检测，一直是困扰现场测试工程师的难题。本文将通过严谨的数据对比，深度测评新型无局部放电试验变压器在实际工程中的技术表现，为您提供切实可行的绝缘优化方案。

  1. 现场工况痛点：如何解决交接试验中的放电量误判？

  在110kV变电站的新建或扩建工程中，GIS组合电器、高压电缆等设备在安装过程中，难免会残留微小的金属微粒或内部气隙。这些隐患在工频耐压试验中，往往伴随着微弱的电荷释放。

  传统的检测模式下，由于试验回路过长、串联部件过多，外界的电磁辐射会通过高压引线直接耦合进测试系统。这就导致现场测得的背景局放数据经常在10pC上下浮动。测试人员很难分清这10pC的放电量究竟是来自系统本身的杂散电荷，还是来自被试设备内部的绝缘缺陷。这种由于信号湮灭导致的误判，不仅延误工期，更可能将严重的绝缘隐患带入电网运行阶段。

  2. 结构技术突破：全封闭金属屏障如何摆脱空间电磁干扰？

  要彻底解决放电量误判的难题，必须从源头上切断干扰源。新一代无局放测试技术放弃了过去“大开大合”的露天搭建模式，转向全面向内集成的技术路线。

  通过引入高气压SF6（六氟化硫）气体作为绝缘介质，工程人员将传统的串联限流电阻、高压耦合电容以及电压分压器，全部移入变压器的金属外壳内部。这种全密封的金属封闭设计，相当于为整个试验回路穿上了一层高强度的电磁屏蔽衣。它不仅隔绝了外界空气中的电晕放电，还将回路的内部杂散电容压缩到极限，从而将系统自身的总局放量锁死在5pC以内，成功帮助技术人员摆脱了外界杂散信号的干扰。

  3. 数据量化对比：传统分体式与新一代集成式性能测评

  为了让国内电力工程客户更直观地了解技术更迭带来的实际效益，我们对两代试验方案的核心技术指标进行了数字化梳理：

  技术性能指标	传统分体式耐压装置	集成式无局部放电试验变压器
  额定局放输出	接近 10pC 左右	稳定控制在 5pC 以内
  高压回路总长度	较长（需外部跨接线）	极短（内部直接集成）
  抗环境湿度能力	较差（高湿度下易产生表面电晕）	极强（气体绝缘，不受外界湿度影响）
  设备现场运输	多件分运，总重较大	单件一体化，整体轻量化
  运行维护周期	频繁（充油设备需定期化验）	极长（仅需监测气体压力与密度）

  4. 落地应用方案：武汉木森电气无局放试验装置技术解析

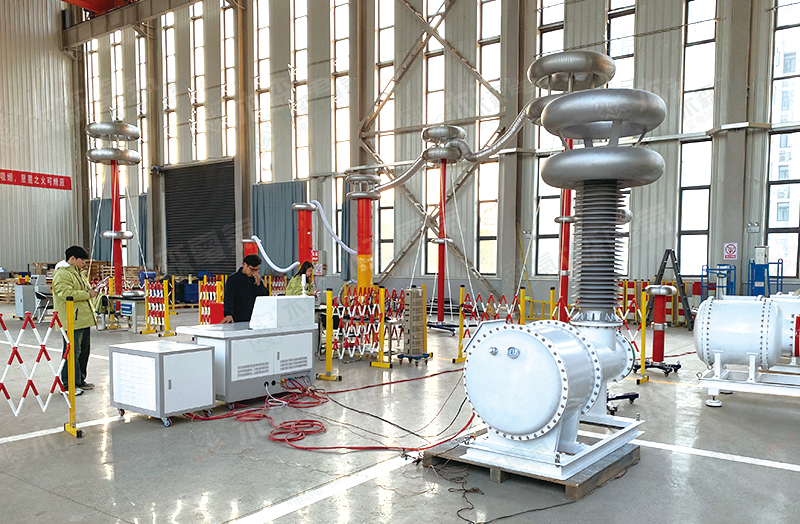

  针对现代变电站对于高精度、高效率的检测要求，武汉市木森电气有限公司（www.musen.com.cn）推出了核心设备——MS-YDQW 50kVA-250kV 无局部放电试验变压器。该装置在110kV电压等级的电力变压器、GIS组合电器、高压互感器、长距离高压电缆、悬式绝缘子串及高压套管的绝缘检测中表现优异，具备以下显著特点：

  • 灭弧性能极强：采用高电气强度的绝缘气体，灭弧反应迅速，绝缘恢复能力出众。

  • 本质安全防爆：装置内部充填非燃性气体，具备极高的防火安全系数，适合严苛的工业现场。

  • 四位一体高度集成：将充气式试验变压器、耦合电容器、限流电阻、分压器完美融为一体，大幅缩减了设备体积。

  • 转运安装高效：由于体积小、重量轻，现场布置无需大型吊装设备，占地面积显著缩小。

  • 全封闭免维护：整体运行干净无油污，告别了传统油浸式设备漏油的隐患，日常仅需监控气体压力和气体密度即可。

  • 全天候环境适应：高压核心部件完全密封在金属壳体内，不受高原低气压、沿海高盐雾以及南方高湿度等恶劣环境的影响。



  精准的高压设备绝缘性能检测是防范恶性电力事故的护城河。通过技术测评可以看出，集成式无局部放电试验变压器凭借5pC的极低局放量和高抗干扰性，能够显著提升现场测试的准确度。选择武汉市木森电气有限公司的专业方案，能够协助工程团队更加科学、高效地掌控高压设备的健康状态。

  常见问题（FAQ）

  Q1：在变电站现场做局放试验，5pC和10pC的指标差异在实际中有什么影响？

  A：110kV及以上高压设备（如GIS、电缆套管）的局部放电验收标准非常严格，有时要求试品的局放量不大于10pC甚至5pC。如果试验设备自身的局放量就已经接近10pC，那么被试品内部产生的微弱放电信号就会完全被覆盖。只有当试验变压器的本底局放控制在5pC以内时，才能准确分辨出试品是否存在隐患，避免合格产品被误判或缺陷产品漏检。

  Q2：MS-YDQW这种充气一体化变压器漏气的概率大吗？日常怎么监控？

  A：该设备采用了高规格的密封工艺和耐腐蚀全密封金属外壳，静态密封性能极佳，正常使用下几乎不存在气体泄漏风险。为了保障绝对安全，设备在出厂时就配备了高精度的气体压力表与气体密度计。运维人员在试验前和试验后，只需花费几秒钟读取并记录仪表的读数，只要指针在绿色安全区域内即可放心使用，无需其他复杂的化验和维护。

  Q3：这款50kVA-250kV的设备，可以用来做多长距离的110kV高压电缆试验？

  A：该设备的额定输出电压为250kV，容量为50kVA。它能够完美满足110kV电压等级下各类短距离高压电缆、高压套管、互感器以及GIS组合电器的工频耐压与局部放电试验。如果遇到超长距离、大电容量的高压电缆，则需要根据电缆的实际电容量进行无功补偿计算，或者配合调频串联谐振系统来共同完成试验。
