  前言

  高压输变电设备的绝缘状态直接决定了电网的安全系数。在各类交接试验与预防性试验中，高压变压器无局部放电试验是目前公认最有效、最权威的绝缘缺陷检测手段。为了帮助广大电力工程技术人员优化现场测试流程，摆脱因试验设备选型不当导致的测试误差，本文将由武汉市木森电气有限公司（www.musen.com.cn）的技术专家，从原理、标准及设备对比三个维度进行深度解析，助力您掌握核心技术，全面提升工程质检效率。

  1. 掌握高压变压器无局部放电试验的感应耐压与局放联合测定法

  在实际的电力工程验收中，单靠普通的工频耐压试验很难发现变压器内部潜伏的局部绝缘缺陷。因此，目前国内主流采用感应耐压试验与高压变压器无局部放电试验相结合的方法。这种方法通过提高电源频率（如采用150Hz或200Hz倍频电源），使变压器绕组在不饱和的状态下承受高于额定电压的试验电压，从而激发可能存在的局部放电点。通过实时监测局放电荷量的变化，技术人员能够精准定位绕组匝间、层间以及引线部分的绝缘弱点。


  2. 严控无局部放电试验的关键技术参数与判定标准

  开展高压变压器无局部放电试验时，测试数据的权威性直接取决于试验回路的参数控制。根据国家标准（GB 1094.3）以及电力行业规范，合格的试验必须满足以下数据指标：

  • 视在放电量定量评判： 对于110kV及以上电压等级的电力变压器，在 $1.3U_m/\sqrt{3}$ 的测量电压下，其连续观测的视在放电量通常要求不得大于100pC；在长时间感应耐压试验中，最后阶段的局放量则应稳定控制在特定限值以内。

  • 回路品质因数： 试验回路的电感与电容应合理匹配，确保谐振状态或工频传输时的波形畸变率小于5%，避免谐波干扰对局放数据造成误差。

  3. 对比传统与现代集成式无局放试验设备的性能差异

  长期以来，传统的高压变压器无局部放电试验系统由于组件分散，给现场测试带来了诸多不便。传统方案由试验变压器、单独的隔离电阻、分压器以及耦合电容组合而成，分体式构件之间需要大量的高压导线连接，这不仅使现场占地面积巨大，而且裸露的高压接线在空气中极易产生尖端杂散局放，使整个系统的背景局放量接近10pC，难以满足高精度测试的需求。

  为了解决这一行业痛点，集成式无局放技术应运而生。新一代设备将变压器主机与高压侧的关键元器件进行了深度整合，有效屏蔽了外部电磁干扰，使得系统整体的总局放量能够稳稳控制在5pC以内，大幅提升了试验的准确性与成功率。

  4. 升级方案推荐：MS-YDQW集成式无局部放电试验变压器

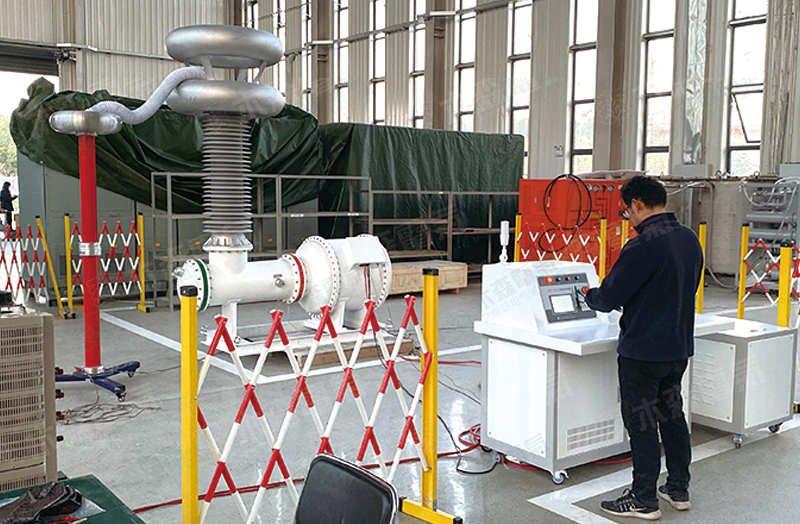

  针对国内电力工程客户对高效、高精度测试的实际需求，武汉市木森电气有限公司推出的MS-YDQW 50kVA-250kV无局部放电试验变压器，正是针对110kV电压等级的电力变压器、GIS组合电器、高压互感器、长距离高压电缆、悬式绝缘子串及高压套管等设备的量产级测试利器。

  该设备凭借领先的工艺设计，为用户带来六大核心应用价值：

  • 卓越绝缘性能： 具备极强的灭弧能力与绝缘强度，内部充填防火、不可燃气体，实现本质安全。

  • 高集成度结构： 重量轻，体积小。该设备将充气式试验变压器、耦合电容器、限流电阻、分压器融为一体，运输和现场安装极其便捷，占地面积小，适合各种复杂地形环境。

  • 零维护绿色环保： 整体干净无油污，后续无需繁琐的油样维护，工程人员只需定期监测气体压力和气体密度即可。

  • 全密封抗干扰： 核心组件全密封封闭在金属环境内，基本不受外界恶劣环境及空气湿度的影响。

  • 精准局放控制： 传统分体式设备加上外置限流电阻和电容后，局放往往接近10pC；而MS-YDQW集成式设备内置了限流电阻、耦合电容和分压器，总局放严格控制在5pC以内，让微弱的局放信号无处遁形。

  结论

  深入理解高压变压器无局部放电试验的技术内涵，并匹配高标准的测试设备，是提升高压电气设备交接试验质量的关键。由武汉市木森电气有限公司研发的MS-YDQW系列设备，凭借数字化、集成化的技术优势，成功帮助众多电力施工企业优化了现场检测流程，解决了传统设备笨重、背景干扰大的难题。如需获取详细的设备技术对比表或了解最新的产品优惠信息，欢迎登录我们的官方网站（www.musen.com.cn）进行垂询。

  5. 常见问题（FAQ）

  Q1：进行高压变压器无局部放电试验时，如何有效消除外部悬浮电位引起的放电？

  A1：在试验前，必须确保试验区域内所有不带电的金属外壳、套管法兰、互感器二次绕组以及试验室的金属屏蔽网等进行可靠的等电位接地。同时，高压引线应尽量采用大直径的防局放高压球头或金属软管，避免因尖端放电或悬浮电位导致局放数据产生异常。

  Q2：MS-YDQW无局放试验变压器内置的耦合电容和分压器是如何工作的？

  A2：MS-YDQW将耦合电容和分压器直接设计在SF6气体绝缘的金属壳体内部。当高压端产生电压时，内置分压器直接采集电压信号提供给测量仪表，而内置耦合电容则负责抽取高频局放信号并输送给局放仪。这种内部电气连接缩短了信号传输路径，彻底杜绝了空气中的杂散电磁耦合，保证了总局放小于5pC的优异性能。

  Q3：气绝缘的无局放变压器在严寒或酷暑等恶劣环境下，其测试精度会受到影响吗？

  A3：由于MS-YDQW变压器的核心部件全部全密封封闭在金属环境内，其绝缘介质为性质稳定的高绝缘气体，因此它不受外界环境湿度、盐雾或环境温度变化的干扰。只要在试验前确认气体密度表和气体压力在允许的正常指标内，设备即可在各种复杂的野外现场输出高精度、高稳定性的测试数据。
